2-103169-8
数据手册.pdf
TE Connectivity
泰科
连接器
2-103169-8中文资料参数规格
技术参数
触点数 60
极性 Male
触点电镀 Gold, Tin over Nickel, Tin Lead
额定电流 3 A
绝缘电阻 5000 MΩ
排数 2
方向 Vertical
易燃性等级 UL 94 V-0
针脚数 60
安装角度 180 °
额定电流Max 3A/触头
工作温度Max 105 ℃
工作温度Min -55 ℃
封装参数
安装方式 Through Hole
引脚间距 2.54 mm
外形尺寸
长度 83.3 mm
宽度 11.2 mm
高度 11.18 mm
引脚间距 2.54 mm
物理参数
外壳颜色 Black
颜色 Black
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 105℃
外壳材质 Thermoplastic
其他
产品生命周期 Active
包装方式 Tray
制造应用 -
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
ELV标准 Non-Compliant
海关信息
ECCN代码 EAR99
HTS代码 8536694040
2-103169-8引脚图与封装图

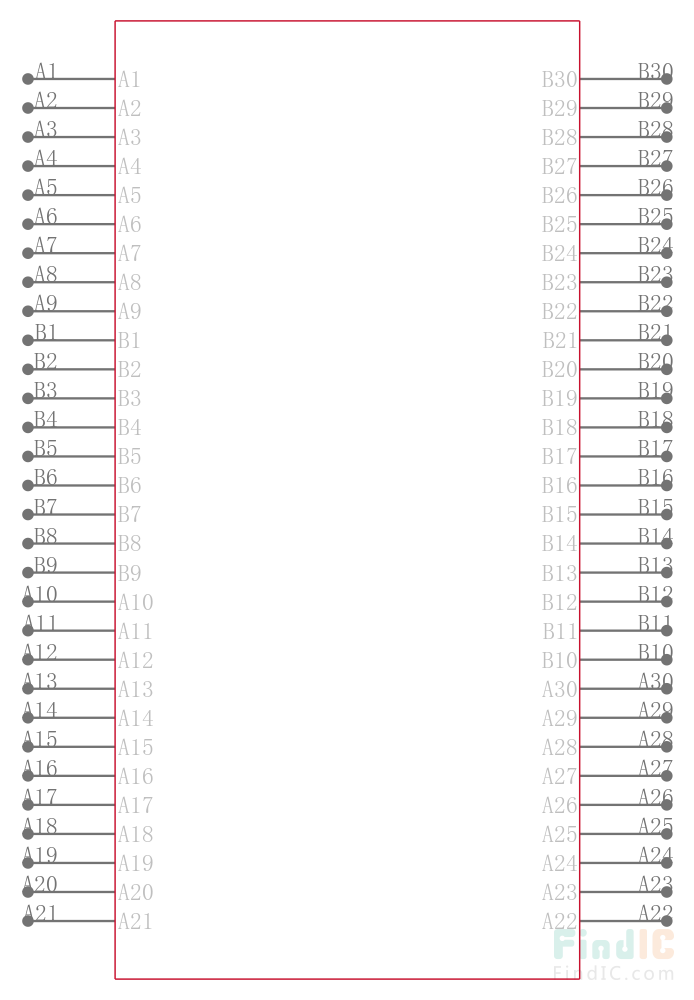

2-103169-8引脚图

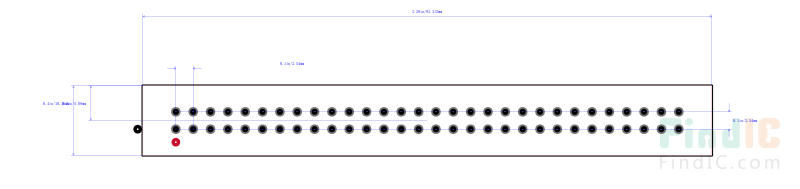

2-103169-8封装图
2-103169-8封装焊盘图
