HSC25010RJ
数据手册.pdf
TE Connectivity
泰科
被动器件
HSC25010RJ中文资料参数规格
技术参数
额定电压DC 2.20 kV
绝缘电阻 10000 MΩ
容差 ±5 %
额定功率 250 W
电阻 10 Ω
阻值偏差 ±5 %
工作温度Max 250 ℃
工作温度Min -25 ℃
额定电压 2.2 kV
封装参数
安装方式 Chassis
引脚数 2
封装 Axial, Box
外形尺寸
长度 163 mm
宽度 73 mm
高度 45 mm
脚长度 27 mm
封装 Axial, Box
物理参数
工作温度 -55℃ ~ 200℃
温度系数 ±50 ppm/℃
其他
产品生命周期 Active
包装方式 Bulk
制造应用 Industrial, 电源管理, Power Management, 工业
符合标准
RoHS标准 RoHS Compliant
含铅标准 Not Applicable
ELV标准 Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
海关信息
ECCN代码 EAR99
HTS代码 8533290000
HSC25010RJ引脚图与封装图

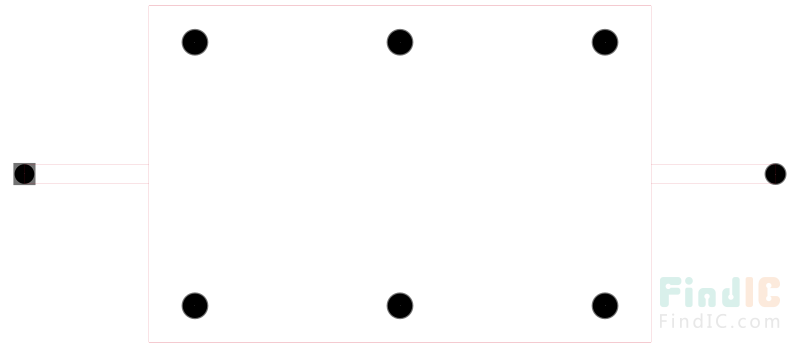

HSC25010RJ引脚图
HSC25010RJ封装图
HSC25010RJ封装焊盘图
在线购买HSC25010RJ
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| HSC25010RJ | TE Connectivity 泰科 | 250W 铝外壳线绕电阻器，HSA 系列 多用途且带有可靠铝外壳的固定高功率电阻器，带线绕元件。 此电阻器的应用包括：- 制动电阻器 平衡电阻器 电容器充电和断电 消弧 滤波器 电气机械通用 25°C 时功率 | 250W，带散热器 ---|--- | 60W，不带散热器 电阻容差 | ±5% 温度系数 | 100Ω = 30ppm/°C 最大工作电压 | 2200 V 直流/V 交流（有效值） 绝缘电阻 | 10000MΩ 干 1000MΩ，湿度测试之后 长度包括接线端子 | 163 mm 包括接线端子 宽度 | 73 mm 高度 | 45 mm ### 铝封装线绕 - 5 到 600W | 搜索库存 |
