HSA50560RF
数据手册.pdf
TE Connectivity
泰科
电子元器件分类
HSA50560RF中文资料参数规格
技术参数
容差 ±1 %
额定功率 50 W
电阻 560 Ω
封装参数
安装方式 Chassis
封装 Axial, Box
外形尺寸
封装 Axial, Box
物理参数
工作温度 -55℃ ~ 200℃
温度系数 ±30 ppm/℃
其他
产品生命周期 Active
包装方式 Bulk
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
HSA50560RF引脚图与封装图
HSA50560RF引脚图

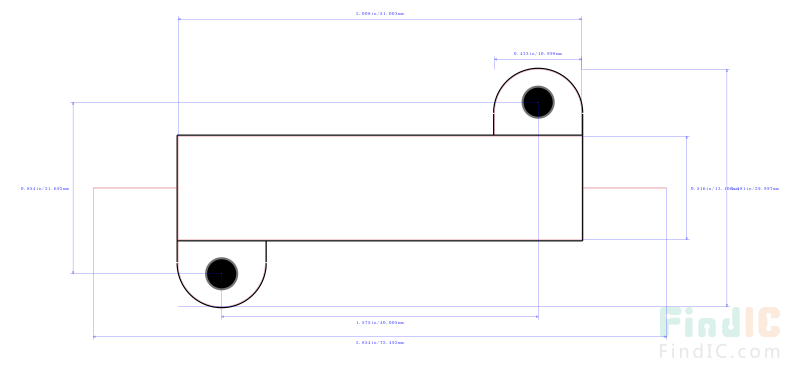

HSA50560RF封装图
HSA50560RF封装焊盘图
在线购买HSA50560RF
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| HSA50560RF | TE Connectivity 泰科 | RES CHAS MNT 560Ω 1% 50W | 搜索库存 |
替代型号HSA50560RF
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： HSA50560RF 品牌： TE Connectivity 泰科 封装： Axial 560Ω 50W | 当前型号 | RES CHAS MNT 560Ω 1% 50W | 当前型号 |
| 型号： THS50560RJ 品牌： 泰科 封装： Axial 560Ω ±5% 50W | 类似代替 | 50W 铝外壳线绕功率电阻器 - THS 50系列TE Connectivity THS 系列功率电阻器采用银色铝外壳封装，并且设计用于散热器安装。 THS 系列功率电阻器是高品质、极其稳定的线绕电阻器，能够通过铝外壳以相对较低的表面温度在有限空间内将高功率耗散至指定散热片。 Tyco THS 系列的应用包括车辆制动和平衡电阻器、电阻器充电和放电、消弧、过滤器和通用电气机械。### 铝封装线绕 - 5 到 600W | HSA50560RF和THS50560RJ的区别 |
| 型号： HSA50560RJ 品牌： 泰科 封装： Axial 560Ω 50W | 类似代替 | 50W 铝外壳线绕电阻器，HSA 系列多用途且带有可靠铝外壳的固定高功率电阻器，带线绕元件。 此电阻器的应用包括：- 制动电阻器 平衡电阻器 电容器充电和断电 消弧 滤波器 电气机械通用 25°C 时功率 | 50W，带散热器 ---|--- | 20W，不带散热器 电阻容差 | ±5% 温度系数 | 100Ω = 30ppm/°C 最大工作电压 | 1250 V 直流/V 交流（有效值） 绝缘电阻 | 10000MΩ 干 1000MΩ，湿度测试之后 长度包括接线端子 | 72 mm 包括接线端子 宽度 | 30 mm 高度 | 17 mm ### 铝封装线绕 - 5 到 600W | HSA50560RF和HSA50560RJ的区别 |
