HSA50470RJ
数据手册.pdf
TE Connectivity
泰科
被动器件
HSA50470RJ中文资料参数规格
技术参数
额定电压DC 1.25 kV
容差 ±5 %
额定功率 50 W
电阻 470 Ω
阻值偏差 ±5 %
额定电压 1.25 kV
封装参数
安装方式 Through Hole
封装 Axial, Box
外形尺寸
长度 51 mm
宽度 30 mm
高度 17 mm
脚长度 10.75 mm
封装 Axial, Box
物理参数
工作温度 -55℃ ~ 200℃
温度系数 ±30 ppm/℃
其他
产品生命周期 Active
包装方式 Bulk
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
海关信息
ECCN代码 EAR99
HTS代码 8533210080
HSA50470RJ引脚图与封装图

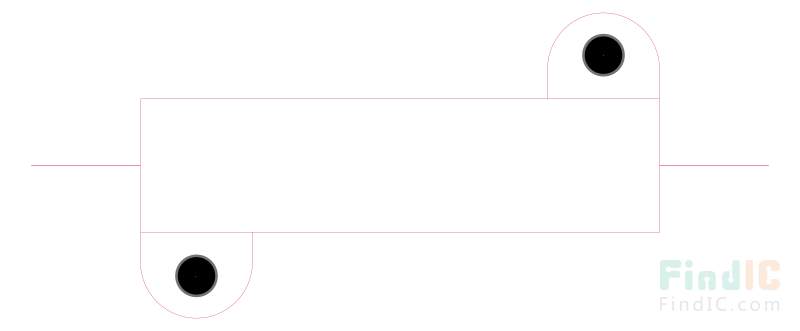

HSA50470RJ引脚图

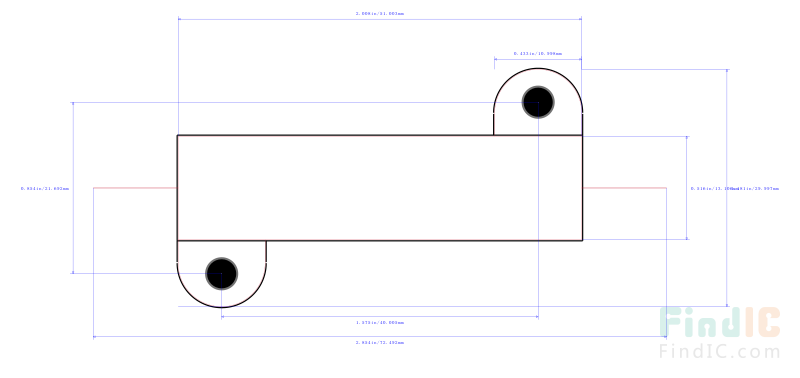

HSA50470RJ封装图
HSA50470RJ封装焊盘图
在线购买HSA50470RJ
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| HSA50470RJ | TE Connectivity 泰科 | 50W 铝外壳线绕电阻器，HSA 系列 多用途且带有可靠铝外壳的固定高功率电阻器，带线绕元件。 此电阻器的应用包括：- 制动电阻器 平衡电阻器 电容器充电和断电 消弧 滤波器 电气机械通用 25°C 时功率 | 50W，带散热器 ---|--- | 20W，不带散热器 电阻容差 | ±5% 温度系数 | 100Ω = 30ppm/°C 最大工作电压 | 1250 V 直流/V 交流（有效值） 绝缘电阻 | 10000MΩ 干 1000MΩ，湿度测试之后 长度包括接线端子 | 72 mm 包括接线端子 宽度 | 30 mm 高度 | 17 mm ### 铝封装线绕 - 5 到 600W | 搜索库存 |
替代型号HSA50470RJ
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： HSA50470RJ 品牌： TE Connectivity 泰科 封装： Axial 470Ω ±5% 50W | 当前型号 | 50W 铝外壳线绕电阻器，HSA 系列多用途且带有可靠铝外壳的固定高功率电阻器，带线绕元件。 此电阻器的应用包括：- 制动电阻器 平衡电阻器 电容器充电和断电 消弧 滤波器 电气机械通用 25°C 时功率 | 50W，带散热器 ---|--- | 20W，不带散热器 电阻容差 | ±5% 温度系数 | 100Ω = 30ppm/°C 最大工作电压 | 1250 V 直流/V 交流（有效值） 绝缘电阻 | 10000MΩ 干 1000MΩ，湿度测试之后 长度包括接线端子 | 72 mm 包括接线端子 宽度 | 30 mm 高度 | 17 mm ### 铝封装线绕 - 5 到 600W | 当前型号 |
| 型号： 5-1625984-9 品牌： 泰科 封装： Axial 470Ω ±5% 50W | 完全替代 | TE CONNECTIVITY / CGS 5-1625984-9 Resistor, 470Ω, 50W, 1.25kV, ± 5%, HSA50 Series, Wirewound | HSA50470RJ和5-1625984-9的区别 |
| 型号： THS50470RJ 品牌： 泰科 封装： Axial 470ohms 5per 50W | 功能相似 | TE CONNECTIVITY / CGS THS50470RJ 铝壳电阻 50W 470R 5% | HSA50470RJ和THS50470RJ的区别 |
