HSA503K3J
TE Connectivity 泰科 电子元器件分类

50W 铝外壳线绕电阻器,HSA 系列多用途且带有可靠铝外壳的固定高功率电阻器,带线绕元件。 此电阻器的应用包括:- 制动电阻器 平衡电阻器 电容器充电和断电 消弧 滤波器 电气机械通用 25°C 时功率 | 50W,带散热器 ---|---   | 20W,不带散热器 电阻容差 | ±5% 温度系数 | 100Ω = 30ppm/°C 最大工作电压 | 1250 V 直流/V 交流(有效值) 绝缘电阻 | 10000MΩ 干 1000MΩ,湿度测试之后 长度包括接线端子 | 72 mm 包括接线端子 宽度 | 30 mm 高度 | 17 mm ### 铝封装线绕 - 5 到 600W

50W 铝外壳线绕器,HSA 系列

多用途且带有可靠铝外壳的固定高功率电阻器,带线绕元件。 此电阻器的应用包括:-

制动电阻器

平衡电阻器

电容器充电和断电

消弧

滤波器

电气机械通用


得捷:
RES CHAS MNT 3.3K OHM 5% 50W


立创商城:
3.3kΩ ±5% 50W


欧时:
TE Connectivity HSA50 系列 HSA503K3J 50W 3.3kΩ ±5% 绕线 面板安装固定值电阻器, 焊片接端, 铝壳封装


e络盟:
电阻器, 3.3 kohm, HS Series, 50 W, ± 5%, 焊片, 1.25 kV


艾睿:
Res Wirewound 3.3K Ohm 5% 50W ±30ppm/°C Aluminum Housed AXL Chassis Mount Loose/Tray


安富利:
Res Wirewound 3.3K Ohm 5% 50W ±30ppm/°C Aluminum Housed AXL Flange Mount


Verical:
Res Wirewound 3.3K Ohm 5% 50W ±30ppm/C Aluminum Housed AXL Flange Mount Loose Piece/Tray


HSA503K3J中文资料参数规格
技术参数

容差 ±5 %

额定功率 50 W

电阻 3.3 kΩ

阻值偏差 ±5 %

额定电压 1.25 kV

封装参数

安装方式 Chassis

封装 Axial, Box

外形尺寸

高度 17 mm

脚长度 10.75 mm

封装 Axial, Box

物理参数

工作温度 -55℃ ~ 200℃

温度系数 ±30 ppm/℃

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

海关信息

ECCN代码 EAR99

HSA503K3J引脚图与封装图

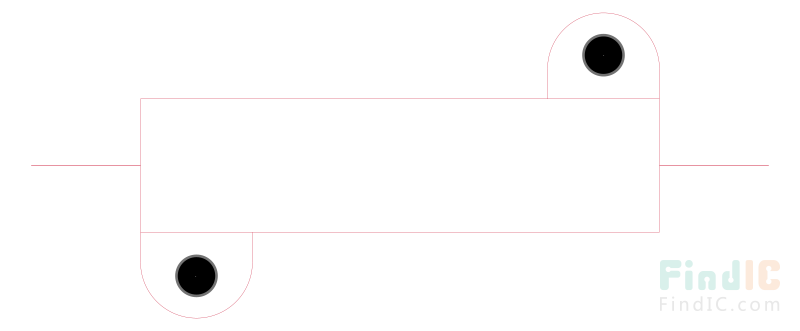

HSA503K3J引脚图

HSA503K3J引脚图

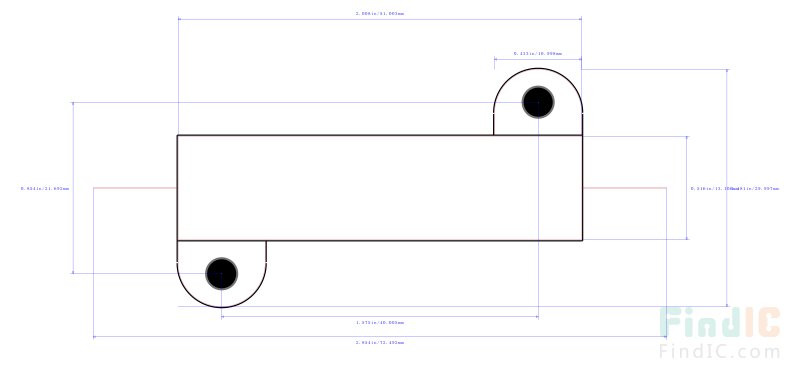

HSA503K3J封装图

HSA503K3J封装图

HSA503K3J封装焊盘图

HSA503K3J封装焊盘图

在线购买HSA503K3J
型号 制造商 描述 购买
HSA503K3J TE Connectivity 泰科 50W 铝外壳线绕电阻器,HSA 系列 多用途且带有可靠铝外壳的固定高功率电阻器,带线绕元件。 此电阻器的应用包括:- 制动电阻器 平衡电阻器 电容器充电和断电 消弧 滤波器 电气机械通用 25°C 时功率 | 50W,带散热器 ---|---   | 20W,不带散热器 电阻容差 | ±5% 温度系数 | 100Ω = 30ppm/°C 最大工作电压 | 1250 V 直流/V 交流(有效值) 绝缘电阻 | 10000MΩ 干 1000MΩ,湿度测试之后 长度包括接线端子 | 72 mm 包括接线端子 宽度 | 30 mm 高度 | 17 mm ### 铝封装线绕 - 5 到 600W 搜索库存
替代型号HSA503K3J
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: HSA503K3J

品牌: TE Connectivity 泰科

封装: Axial 3.3kΩ 50W

当前型号

50W 铝外壳线绕电阻器,HSA 系列多用途且带有可靠铝外壳的固定高功率电阻器,带线绕元件。 此电阻器的应用包括:- 制动电阻器 平衡电阻器 电容器充电和断电 消弧 滤波器 电气机械通用 25°C 时功率 | 50W,带散热器 ---|---   | 20W,不带散热器 电阻容差 | ±5% 温度系数 | 100Ω = 30ppm/°C 最大工作电压 | 1250 V 直流/V 交流(有效值) 绝缘电阻 | 10000MΩ 干 1000MΩ,湿度测试之后 长度包括接线端子 | 72 mm 包括接线端子 宽度 | 30 mm 高度 | 17 mm ### 铝封装线绕 - 5 到 600W

当前型号

型号: THS503K3J

品牌: 泰科

封装: Axial 3.3kohms 5per 50W

完全替代

TE CONNECTIVITY / CGS  THS503K3J  铝壳电阻 50W 3K3 5%

HSA503K3J和THS503K3J的区别
