HSA25R01E
数据手册.pdf
TE Connectivity
泰科
电子元器件分类
HSA25R01E中文资料参数规格
技术参数
容差 ±3 %
额定功率 25 W
电阻 0.01 Ω
额定电压 550 V
封装参数
安装方式 Chassis
封装 Axial, Box
外形尺寸
长度 29 mm
宽度 28 mm
高度 15 mm
脚长度 11 mm
封装 Axial, Box
物理参数
工作温度 -55℃ ~ 200℃
温度系数 ±50 ppm/℃
其他
产品生命周期 End of Life
包装方式 Bulk
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
HSA25R01E引脚图与封装图

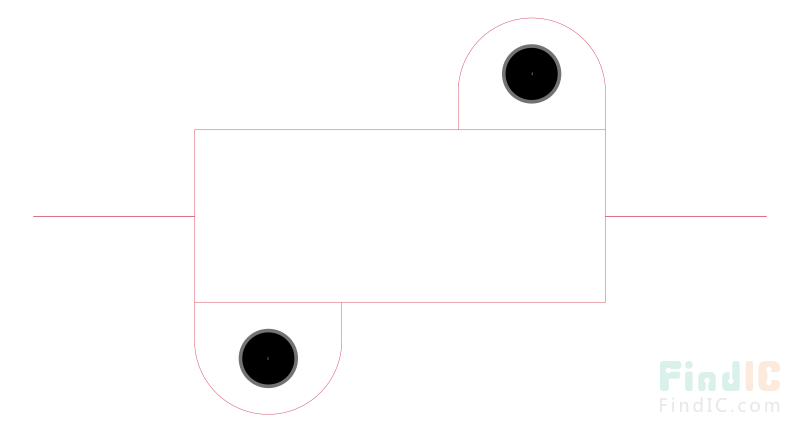

HSA25R01E引脚图

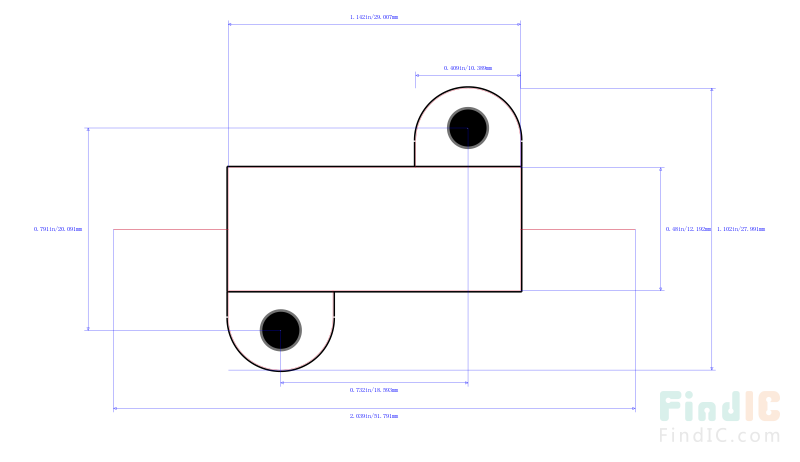

HSA25R01E封装图
HSA25R01E封装焊盘图
替代型号HSA25R01E
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： HSA25R01E 品牌： TE Connectivity 泰科 封装： Axial 10mΩ 25W | 当前型号 | RES CHAS MNT 0.01Ω 3% 25W | 当前型号 |
| 型号： THS25R01J 品牌： 泰科 封装： Axial 10mohms 5per 25W | 类似代替 | 25W 铝封装线绕功率电阻器 - THS25 系列TE Connectivity THS 系列功率电阻器封装于银铝外壳，适用于散热器安装。 THS 系列功率电阻器是高品质、极其稳定且线绕的电阻器，能够消散有限空间内的高功率，确保铝外壳乃至特定的散热器都能保持相对较低的表面温度。 Tyco THS 系列的应用包括车辆制动和平衡电阻器、电容器充电和断电、消弧、过滤器和常见电气机械。### 铝封装线绕 - 5 到 600W | HSA25R01E和THS25R01J的区别 |
| 型号： HSA25R01J 品牌： 泰科 封装： Axial 10mΩ 25W | 类似代替 | 25W 铝外壳线绕电阻器，HSA 系列多用途且带有可靠铝外壳的固定高功率电阻器，带线绕元件。 此电阻器的应用包括：- 制动电阻器 平衡电阻器 电容器充电和断电 消弧 滤波器 电气机械通用 25°C 时功率 | 25W，带散热器 ---|--- | 12.5W（不带散热器） 电阻容差 | ±5% 温度系数 | 100Ω = 30ppm/°C 最大工作电压 | 550 V 直流/V 交流（有效值） 绝缘电阻 | 10000MΩ 干 1000MΩ，湿度测试之后 长度包括接线端子 | 51.8 mm 包括接线端子 宽度 | 28 mm 高度 | 15mm ### 铝封装线绕 - 5 到 600W | HSA25R01E和HSA25R01J的区别 |
