HSA10680RJ
数据手册.pdf
TE Connectivity
泰科
电子元器件分类
HSA10680RJ中文资料参数规格
技术参数
容差 ±5 %
额定功率 16 W
电阻 680 Ω
额定电压 265 V
封装参数
安装方式 Chassis
封装 Axial, Box
外形尺寸
长度 21 mm
宽度 21 mm
高度 11 mm
脚长度 7.75 mm
封装 Axial, Box
物理参数
工作温度 -55℃ ~ 200℃
温度系数 ±30 ppm/℃
其他
产品生命周期 Active
包装方式 Bulk
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
海关信息
ECCN代码 EAR99
HSA10680RJ引脚图与封装图
HSA10680RJ引脚图

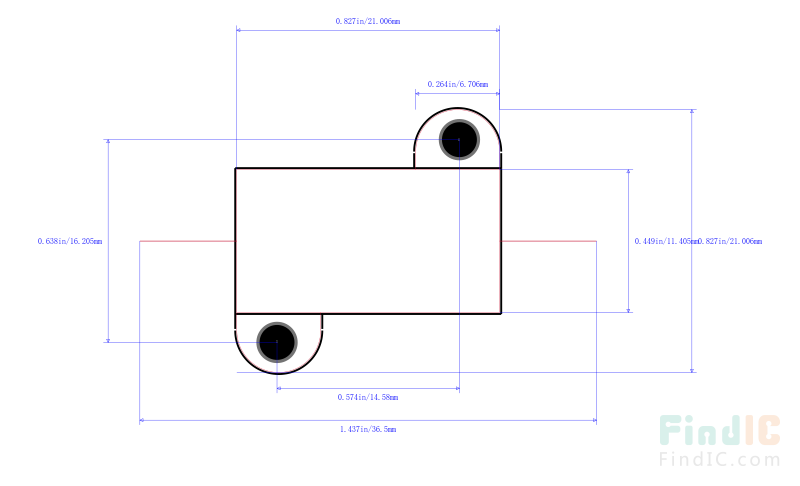

HSA10680RJ封装图

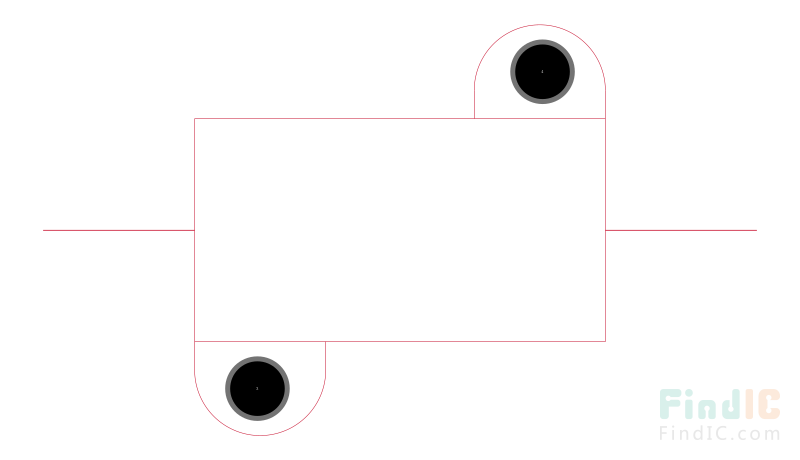

HSA10680RJ封装焊盘图
在线购买HSA10680RJ
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| HSA10680RJ | TE Connectivity 泰科 | RES CHAS MNT 680Ω 5% 16W | 搜索库存 |
替代型号HSA10680RJ
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： HSA10680RJ 品牌： TE Connectivity 泰科 封装： Axial 680Ω 16W | 当前型号 | RES CHAS MNT 680Ω 5% 16W | 当前型号 |
| 型号： THS15680RJ 品牌： 泰科 封装： Axial 680Ω ±5% 15W | 类似代替 | 15W 铝封装线绕功率电阻器 - THS15 系列TE Connectivity THS 系列功率电阻器封装于银铝外壳，适用于散热器安装。 THS 系列功率电阻器是高品质、极其稳定且线绕的电阻器，能够消散有限空间内的高功率，确保铝外壳乃至特定的散热器都能保持相对较低的表面温度。 Tyco THS 系列的应用包括车辆制动和平衡电阻器、电容器充电和断电、消弧、过滤器和常见电气机械。### 铝封装线绕 - 5 到 600W | HSA10680RJ和THS15680RJ的区别 |
