HSA1010KJ
数据手册.pdf
TE Connectivity
泰科
电子元器件分类
HSA1010KJ中文资料参数规格
技术参数
容差 ±5 %
额定功率 16 W
电阻 10 kΩ
阻值偏差 ±5 %
额定电压 265 V
封装参数
安装方式 Chassis
封装 Axial, Box
外形尺寸
高度 11 mm
脚长度 7.75 mm
封装 Axial, Box
物理参数
工作温度 -55℃ ~ 200℃
温度系数 ±30 ppm/℃
其他
产品生命周期 Active
包装方式 Bulk
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
海关信息
ECCN代码 EAR99
HSA1010KJ引脚图与封装图

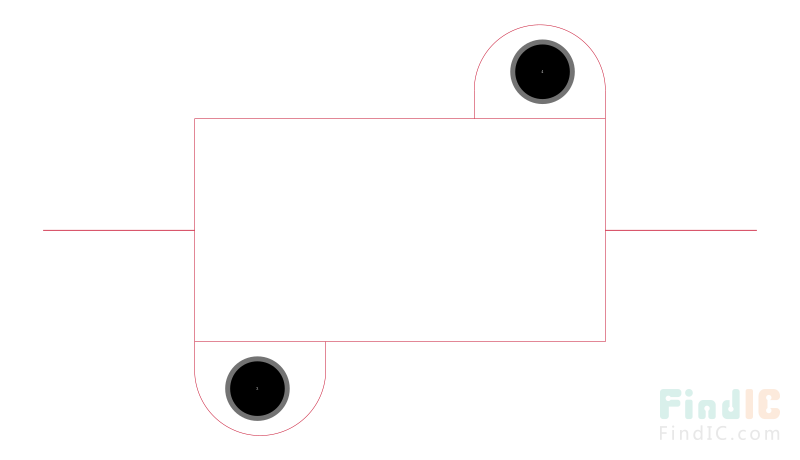

HSA1010KJ引脚图

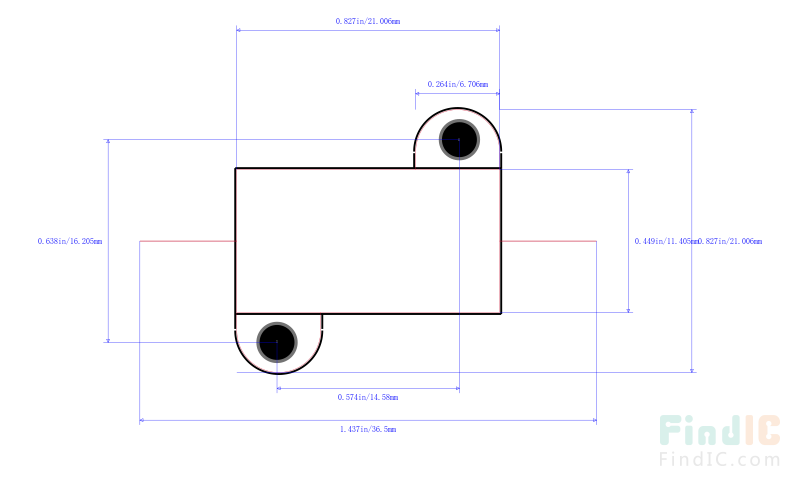

HSA1010KJ封装图
HSA1010KJ封装焊盘图
在线购买HSA1010KJ
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| HSA1010KJ | TE Connectivity 泰科 | 16W 铝外壳线绕电阻器，HSA 系列 多用途且带有可靠铝外壳的固定高功率电阻器，带线绕元件。 此电阻器的应用包括：- 制动电阻器 平衡电阻器 电容器充电和断电 消弧 滤波器 电气机械通用 25°C 时功率 | 16W，带散热器 ---|--- | 8W，不带散热器 电阻容差 | ±5% 温度系数 | 100Ω = 30ppm/°C 最大工作电压 | 265 V 直流/V 交流（有效值） 绝缘电阻 | 10000MΩ 干 1000MΩ，湿度测试之后 长度包括接线端子 | 36.5 mm 包括接线端子 宽度 | 21 mm 高度 | 11 mm ### 铝封装线绕 - 5 到 600W | 搜索库存 |
替代型号HSA1010KJ
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： HSA1010KJ 品牌： TE Connectivity 泰科 封装： Axial 10kΩ 16W | 当前型号 | 16W 铝外壳线绕电阻器，HSA 系列多用途且带有可靠铝外壳的固定高功率电阻器，带线绕元件。 此电阻器的应用包括：- 制动电阻器 平衡电阻器 电容器充电和断电 消弧 滤波器 电气机械通用 25°C 时功率 | 16W，带散热器 ---|--- | 8W，不带散热器 电阻容差 | ±5% 温度系数 | 100Ω = 30ppm/°C 最大工作电压 | 265 V 直流/V 交流（有效值） 绝缘电阻 | 10000MΩ 干 1000MΩ，湿度测试之后 长度包括接线端子 | 36.5 mm 包括接线端子 宽度 | 21 mm 高度 | 11 mm ### 铝封装线绕 - 5 到 600W | 当前型号 |
| 型号： THS1510KJ 品牌： 泰科 封装： Axial 10kΩ ±5% 15W | 类似代替 | TE CONNECTIVITY / CGS THS1510KJ 铝壳电阻 15W 10K 5% | HSA1010KJ和THS1510KJ的区别 |
