H83K92BDA
数据手册.pdf
TE Connectivity
泰科
被动器件
H83K92BDA中文资料参数规格
技术参数
容差 ±0.1 %
额定功率 0.25 W
电阻 3.92 kΩ
阻值偏差 ±0.1 %
工作温度Max 155 ℃
工作温度Min -55 ℃
封装参数
安装方式 Axial
封装 Axial
外形尺寸
长度 7.2 mm
直径 Φ2.50mm
脚长度 30 mm
封装 Axial
物理参数
工作温度 -55℃ ~ 155℃
温度系数 ±25 ppm/℃
其他
产品生命周期 Active
包装方式 Bulk
最小包装 250
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
H83K92BDA引脚图与封装图
H83K92BDA引脚图

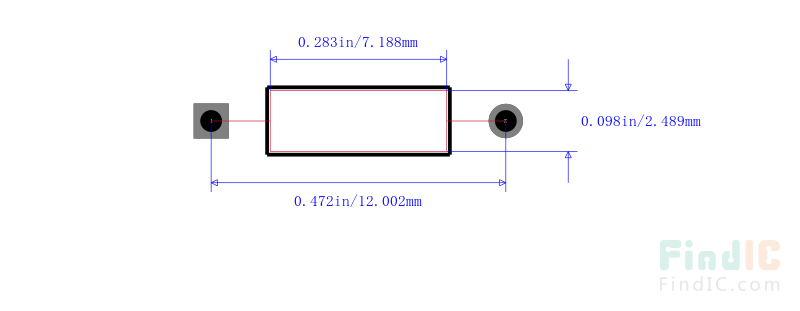

H83K92BDA封装图

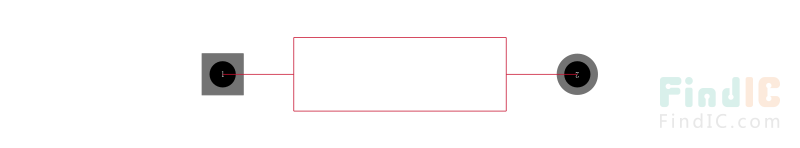

H83K92BDA封装焊盘图
在线购买H83K92BDA
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| H83K92BDA | TE Connectivity 泰科 | 3.92kΩ ±0.1% 0.25W1/4W ±25ppm/℃ Φ2.50mm | 搜索库存 |
替代型号H83K92BDA
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： H83K92BDA 品牌： TE Connectivity 泰科 封装： 3.92KΩ 0.25W ±0.1% | 当前型号 | 3.92kΩ ±0.1% 0.25W1/4W ±25ppm/℃ Φ2.50mm | 当前型号 |
| 型号： H83K92BCA 品牌： 泰科 封装： 3.92KΩ ±0.1% 0.25W | 完全替代 | Res Metal Film 3.92KΩ 0.1% 0.25W1/4W ±50ppm/℃ Conformal Coated AXL Bandoliered | H83K92BDA和H83K92BCA的区别 |
| 型号： H83K92BZA 品牌： 泰科 封装： 3.92KΩ ±0.1% 0.25W | 完全替代 | Res Metal Film 3.92KΩ 0.1% 0.25W1/4W ±100ppm/℃ Conformal Coated AXL Bandoliered | H83K92BDA和H83K92BZA的区别 |
| 型号： H83K92BYA 品牌： 泰科 封装： 3.92kohms 250mW 0.1per | 类似代替 | 1kΩ 至 19.6kΩ轴向引线式精密 HOLCO 系列电阻器具有超高精度 - 低至 0.05% 高脉冲耐受 低电抗 低 TCR - 低至 5ppm/°C 长期稳定性 70°C 时高达 1W 匹配套件可提供 2ppm/°C ### Metal Film,HOLCO Axial ±0.1% 0.25W70°C 时功率 | 0.25W ---|--- 电阻容差 | ±0.1% 温度系数 | ±15ppm/°C 极限元件电压 | 200V 直流或交流有效值 工作温度 | \- 55°C → +155°C 尺寸 mm --- 主体长度 | 7.2 主体直径 | 2.5 引线长度 | 30 引线直径 | 0.6 | H83K92BDA和H83K92BYA的区别 |
