H819K1BZA中文资料参数规格
技术参数
容差 ±0.1 %
额定功率 0.25 W
电阻 19.1 KΩ
阻值偏差 ±0.1 %
工作温度Max 155 ℃
工作温度Min -55 ℃
封装参数
安装方式 Axial
封装 Axial
外形尺寸
长度 7.20 mm
直径 Φ2.50mm
脚长度 30 mm
封装 Axial
物理参数
工作温度 -55℃ ~ 155℃
温度系数 ±100 ppm/℃
其他
产品生命周期 Active
最小包装 250
符合标准
RoHS标准 RoHS Compliant
含铅标准 无铅
ELV标准 Compliant
H819K1BZA引脚图与封装图
H819K1BZA引脚图

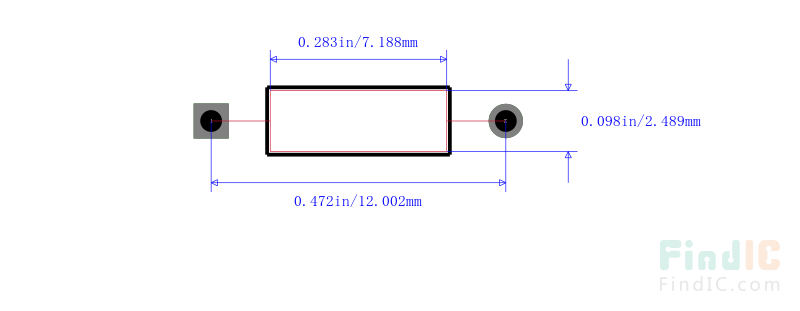

H819K1BZA封装图

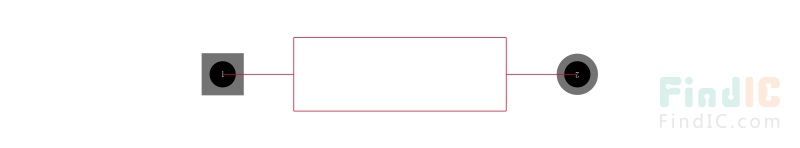

H819K1BZA封装焊盘图
在线购买H819K1BZA
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| H819K1BZA | TE Connectivity 泰科 | Res Metal Film 19.1KΩ 0.1% 0.25W1/4W ±100ppm/℃ Conformal Coated AXL Bandoliered | 搜索库存 |
替代型号H819K1BZA
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： H819K1BZA 品牌： TE Connectivity 泰科 封装： 19.1KΩ ±0.1% 0.25W | 当前型号 | Res Metal Film 19.1KΩ 0.1% 0.25W1/4W ±100ppm/℃ Conformal Coated AXL Bandoliered | 当前型号 |
| 型号： H819K1BDA 品牌： 泰科 封装： 19.1KΩ 0.25W ±0.1% | 完全替代 | Res Metal Film 19.1KΩ 0.1% 0.25W1/4W ±25ppm/℃ Conformal AXL Thru-Hole Bandoliered | H819K1BZA和H819K1BDA的区别 |
| 型号： H819K1BCA 品牌： 泰科 封装： 19.1KΩ ±0.1% 0.25W | 完全替代 | 金属膜电阻 19.1kΩ ±0.1% 250mW | H819K1BZA和H819K1BCA的区别 |
| 型号： H819K1BYA 品牌： 泰科 封装： 19.1kΩ 250mW ±0.1% | 功能相似 | 1kΩ 至 19.6kΩ轴向引线式精密 HOLCO 系列电阻器具有超高精度 - 低至 0.05% 高脉冲耐受 低电抗 低 TCR - 低至 5ppm/°C 长期稳定性 70°C 时高达 1W 匹配套件可提供 2ppm/°C ### Metal Film,HOLCO Axial ±0.1% 0.25W70°C 时功率 | 0.25W ---|--- 电阻容差 | ±0.1% 温度系数 | ±15ppm/°C 极限元件电压 | 200V 直流或交流有效值 工作温度 | \- 55°C → +155°C 尺寸 mm --- 主体长度 | 7.2 主体直径 | 2.5 引线长度 | 30 引线直径 | 0.6 | H819K1BZA和H819K1BYA的区别 |
