H45K49BDA
数据手册.pdf
TE Connectivity
泰科
电子元器件分类
H45K49BDA中文资料参数规格
技术参数
容差 ±0.1 %
额定功率 0.5 W
电阻 5.49 KΩ
阻值偏差 ±0.1 %
工作温度Max 155 ℃
工作温度Min -55 ℃
额定电压 350 V
封装参数
安装方式 Axial
封装 轴向引线
外形尺寸
长度 10.00 mm
直径 Φ3.70mm
脚长度 30 mm
封装 轴向引线
物理参数
工作温度 -55℃ ~ 155℃
温度系数 ±25 ppm/℃
其他
产品生命周期 Active
最小包装 250
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
H45K49BDA引脚图与封装图
H45K49BDA引脚图

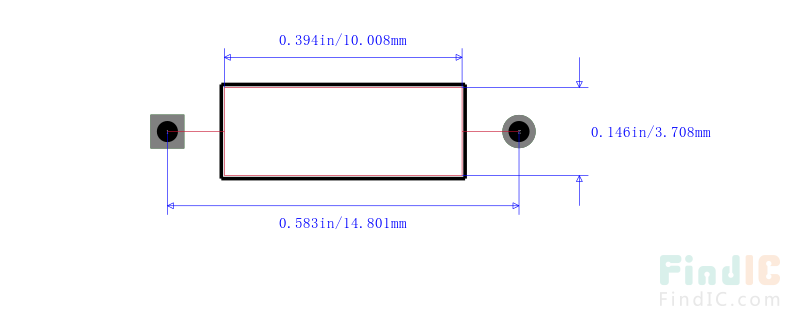

H45K49BDA封装图

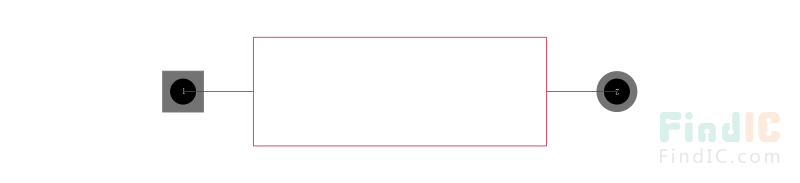

H45K49BDA封装焊盘图
替代型号H45K49BDA
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： H45K49BDA 品牌： TE Connectivity 泰科 封装： 5.49KΩ ±0.1% 0.5W | 当前型号 | 金属膜电阻 5.49kΩ ±0.1% 500mW | 当前型号 |
| 型号： H45K49BYA 品牌： 泰科 封装： 5.49KΩ ±0.1% 0.5W | 完全替代 | Res Metal Film 5.49KΩ 0.1% 0.5W1/2W ±15ppm/℃ Conformal Coated AXL Bandoliered | H45K49BDA和H45K49BYA的区别 |
| 型号： H45K49BZA 品牌： 泰科 封装： 5.49KΩ ±0.1% 0.5W | 完全替代 | Res Metal Film 5.49KΩ 0.1% 0.5W1/2W ±100ppm/℃ Conformal Coated AXL Bandoliered | H45K49BDA和H45K49BZA的区别 |
| 型号： H45K49BCA 品牌： 泰科 封装： 5.49KΩ ±0.1% 0.5W | 完全替代 | Res Metal Film 5.49KΩ 0.1% 0.5W1/2W ±50ppm/℃ Conformal Coated AXL Bandoliered | H45K49BDA和H45K49BCA的区别 |
