H4301KBCA
数据手册.pdf
TE Connectivity
泰科
电子元器件分类
H4301KBCA中文资料参数规格
技术参数
容差 ±0.1 %
额定功率 0.5 W
电阻 301 KΩ
阻值偏差 ±0.1 %
工作温度Max 155 ℃
工作温度Min -55 ℃
封装参数
安装方式 Axial
封装 Axial
外形尺寸
长度 10.00 mm
直径 Φ3.70mm
脚长度 30 mm
封装 Axial
物理参数
工作温度 -55℃ ~ 155℃
温度系数 ±50 ppm/℃
其他
产品生命周期 Active
最小包装 250
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
H4301KBCA引脚图与封装图

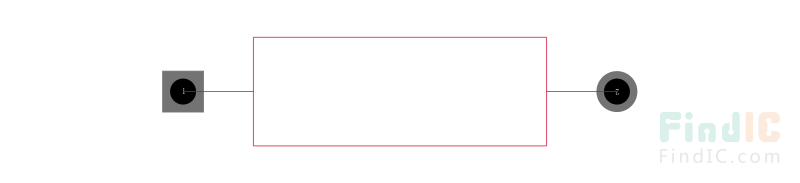

H4301KBCA引脚图

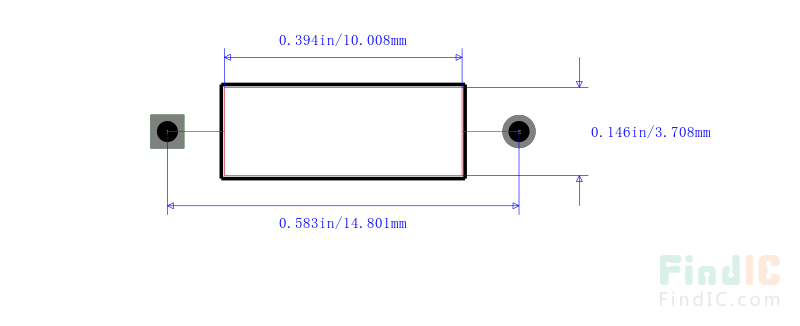

H4301KBCA封装图
H4301KBCA封装焊盘图
替代型号H4301KBCA
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： H4301KBCA 品牌： TE Connectivity 泰科 封装： 301KΩ ±0.1% 0.5W | 当前型号 | 301kΩ ±0.1% 0.5W1/2W ±50ppm/℃ Φ3.70mm | 当前型号 |
| 型号： H4301KBYA 品牌： 泰科 封装： 301KΩ ±0.1% 0.5W | 完全替代 | Res Metal Film 301KΩ 0.1% 0.5W1/2W ±15ppm/℃ Conformal Coated AXL Bandoliered | H4301KBCA和H4301KBYA的区别 |
| 型号： H4301KBDA 品牌： 泰科 封装： 301KΩ ±0.1% 0.5W | 完全替代 | Res Metal Film 301KΩ 0.1% 0.5W1/2W ±25ppm/℃ Conformal Coated AXL Bandoliered | H4301KBCA和H4301KBDA的区别 |
| 型号： H4301KBZA 品牌： 泰科 封装： 301KΩ ±0.1% 0.5W | 完全替代 | Res Metal Film 301KΩ 0.1% 0.5W1/2W ±100ppm/℃ Conformal Coated AXL Bandoliered | H4301KBCA和H4301KBZA的区别 |
