H4178KBYA
数据手册.pdf
TE Connectivity
泰科
电子元器件分类
H4178KBYA中文资料参数规格
技术参数
容差 ±0.1 %
额定功率 0.5 W
电阻 178 KΩ
阻值偏差 ±0.1 %
工作温度Max 155 ℃
工作温度Min -55 ℃
封装参数
安装方式 Axial
封装 轴向引线
外形尺寸
长度 10.00 mm
直径 Φ3.70mm
脚长度 30 mm
封装 轴向引线
物理参数
工作温度 -55℃ ~ 155℃
温度系数 ±15 ppm/℃
其他
产品生命周期 Active
最小包装 250
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
H4178KBYA引脚图与封装图
H4178KBYA引脚图

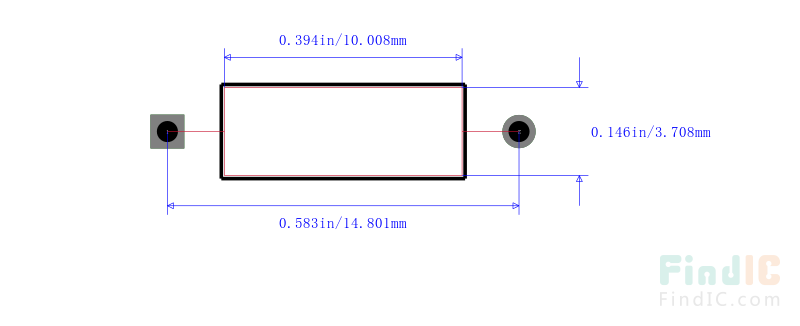

H4178KBYA封装图

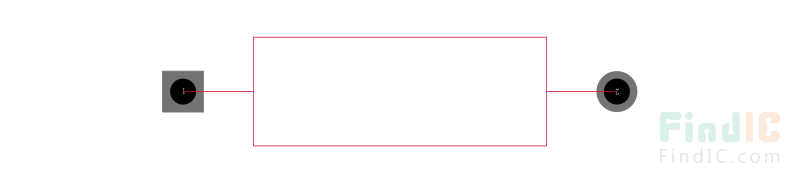

H4178KBYA封装焊盘图
替代型号H4178KBYA
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： H4178KBYA 品牌： TE Connectivity 泰科 封装： 178KΩ ±0.1% 0.5W | 当前型号 | 金属膜电阻 178kΩ ±0.1% 500mW | 当前型号 |
| 型号： H4178KBDA 品牌： 泰科 封装： 178KΩ ±0.1% 0.5W | 完全替代 | Res Metal Film 178KΩ 0.1% 0.5W1/2W ±25ppm/℃ Conformal Coated AXL Bandoliered | H4178KBYA和H4178KBDA的区别 |
| 型号： H4178KBZA 品牌： 泰科 封装： 178KΩ ±0.1% 0.5W | 完全替代 | Metal Film Resistors - Through Hole H4 178K 0.1% 100PPM | H4178KBYA和H4178KBZA的区别 |
| 型号： H4178KBCA 品牌： 泰科 封装： 178KΩ ±0.1% 0.5W | 完全替代 | Metal Film Resistors - Through Hole H4 178K 0.1% 50PPM | H4178KBYA和H4178KBCA的区别 |
