FDV302P
ON Semiconductor 安森美 分立器件

FD V302P 系列 P沟道 25 V 13 Ohm 表面贴装 数字 FET - SOT-23-3

增强模式 P 通道 MOSFET, Fairchild Semiconductor

增强模式场效应使用了 Fairchild 的专利高单元密度的 DMOS 技术进行生产。 这种密度非常高的工艺设计用于尽量减小通态电阻,提供耐用可靠的性能和快速切换。


得捷:
MOSFET P-CH 25V 120MA SOT23


立创商城:
P沟道 25V 120mA


欧时:
ON Semiconductor Si P沟道 MOSFET FDV302P, 120 mA, Vds=25 V, 3引脚 SOT-23封装


e络盟:
功率场效应管, MOSFET, P沟道, 25 V, 120 mA, 7.9 ohm, SOT-23, 表面安装


艾睿:
Trans MOSFET P-CH 25V 0.12A 3-Pin SOT-23 T/R


安富利:
Trans MOSFET P-CH 25V 0.12A 3-Pin SOT-23 T/R


Chip1Stop:
Trans MOSFET P-CH 25V 0.12A 3-Pin SOT-23 T/R


Verical:
Trans MOSFET P-CH 25V 0.12A 3-Pin SOT-23 T/R


Newark:
MOSFET Transistor, P Channel, -120 mA, -25 V, 7.9 ohm, -4.5 V, -1 V


FDV302P中文资料参数规格
技术参数

针脚数 3

漏源极电阻 7.9 Ω

耗散功率 350 mW

阈值电压 1 V

输入电容 11 pF

漏源极电压Vds 25 V

上升时间 8 ns

输入电容Ciss 11pF @10VVds

额定功率Max 350 mW

下降时间 5 ns

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 350 mW

封装参数

安装方式 Surface Mount

引脚数 3

封装 SOT-23-3

外形尺寸

长度 2.92 mm

宽度 1.3 mm

高度 0.93 mm

封装 SOT-23-3

物理参数

工作温度 -55℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 工业, Industrial, Power Management, 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

FDV302P引脚图与封装图

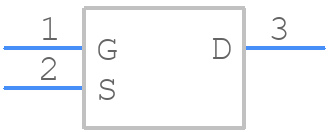

FDV302P引脚图

FDV302P引脚图

FDV302P封装焊盘图

FDV302P封装焊盘图

在线购买FDV302P
型号 制造商 描述 购买
FDV302P ON Semiconductor 安森美 FD V302P 系列 P沟道 25 V 13 Ohm 表面贴装 数字 FET - SOT-23-3 搜索库存
替代型号FDV302P
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: FDV302P

品牌: ON Semiconductor 安森美

封装: SOT-23

当前型号

FD V302P 系列 P沟道 25 V 13 Ohm 表面贴装 数字 FET - SOT-23-3

当前型号

型号: FDV302P_D87Z

品牌: 安森美

封装:

类似代替

MOSFET P-CH 25V 0.12A SOT-23

FDV302P和FDV302P_D87Z的区别

型号: FDV302P_NL

品牌: 飞兆/仙童

封装:

功能相似

Digital FET,P-Channel

FDV302P和FDV302P_NL的区别
