9C08052A1101JLHFT
数据手册.pdf
Yageo
国巨
电子元器件分类
9C08052A1101JLHFT中文资料参数规格
技术参数
额定电压DC 150 V
容差 ±5 %
额定功率 0.125 W
电阻 1.1 kΩ
阻值偏差 ±5 %
封装参数
安装方式 Surface Mount
封装公制 2012
封装 0805
外形尺寸
长度 2.00 mm
宽度 1.25 mm
高度 500 µm
封装公制 2012
封装 0805
物理参数
工作温度 -55℃ ~ 155℃
温度系数 ±200 ppm/℃
其他
产品生命周期 Obsolete
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
9C08052A1101JLHFT引脚图与封装图

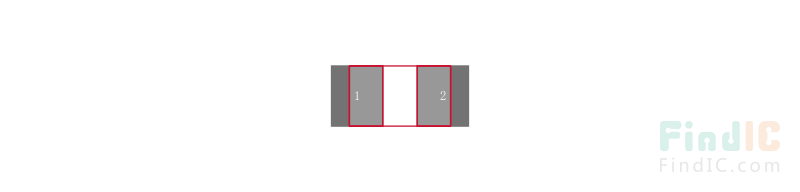

9C08052A1101JLHFT引脚图

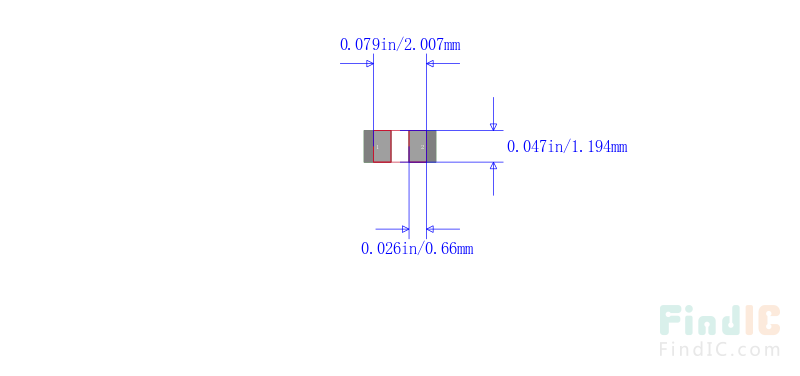

9C08052A1101JLHFT封装图
9C08052A1101JLHFT封装焊盘图
在线购买9C08052A1101JLHFT
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| 9C08052A1101JLHFT | Yageo 国巨 | RES SMD 1.1KΩ 5% 0.125W1/8W 0805 | 搜索库存 |
替代型号9C08052A1101JLHFT
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 9C08052A1101JLHFT 品牌： Yageo 国巨 封装： 0805 1.1kΩ ±5% 125mW 150V | 当前型号 | RES SMD 1.1KΩ 5% 0.125W1/8W 0805 | 当前型号 |
| 型号： RC0805JR-071K1L 品牌： 国巨 封装： 0805 1.1kohms 5per 125mW | 完全替代 | RC 系列 0805 0.125 W 1.1 kOhms 5% ±100 ppm/°C 表面贴装 厚膜 贴片电阻 | 9C08052A1101JLHFT和RC0805JR-071K1L的区别 |
| 型号： RC0805FR-071K1L 品牌： 国巨 封装： 0805 1.1kohms 125mW 1per | 类似代替 | 0805 格式 RC0805 系列卷装（1kΩ 至 91kΩ）以卷为单位（5000 件）出售 70°C 时功率 | 0.125 W ---|--- 温度系数 | ±100ppm/°C 工作温度 | -55°C 至 +155°C 最大工作电压 | 150V 尺寸（长x宽x厚） | 2.00 x 1.25 x 0.50 mm 跳线芯片电阻 | 0.05Ω 跳线芯片电流 | 2A（最大 5A） ### 厚膜 - 0805### 应用包括：电信设备 收音机和录音机，TV 调谐器 摄像机，表，袖珍计算器 汽车工业 计算机，仪器 | 9C08052A1101JLHFT和RC0805FR-071K1L的区别 |
