UWX0J560MCL1GB
数据手册.pdf
Nichicon
尼吉康
被动器件
UWX0J560MCL1GB中文资料参数规格
技术参数
额定电压DC 6.30 V
工作电压 6.3 VDC
电容 56 µF
容差 ±20 %
产品系列 UWX
纹波电流 52 mA
额定电压 6.3 V
封装参数
安装方式 Surface Mount
封装 SMD
外形尺寸
长度 5.40 mm
高度 5.50 mm
直径 6.30 mm
封装 SMD
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Cut Tape CT
最小包装 1000
寿命（小时） 2000h @85℃
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
UWX0J560MCL1GB引脚图与封装图
UWX0J560MCL1GB引脚图
UWX0J560MCL1GB封装图

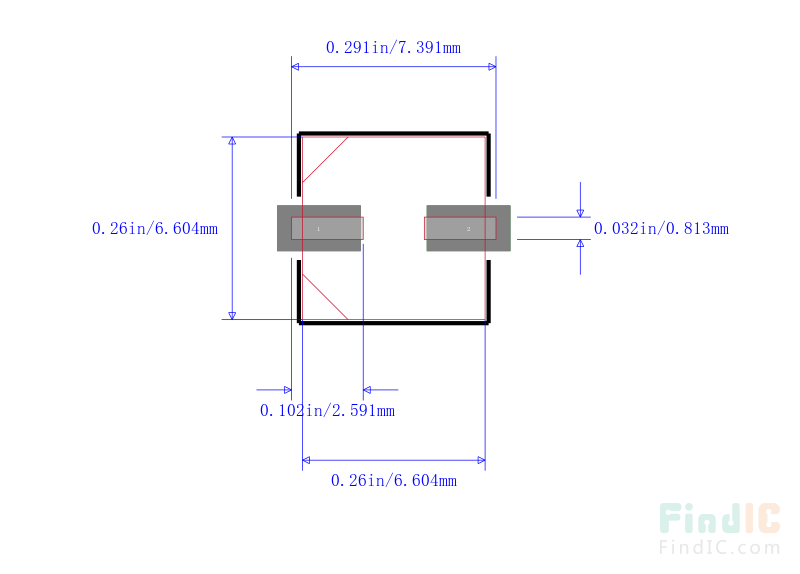

UWX0J560MCL1GB封装焊盘图
在线购买UWX0J560MCL1GB
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| UWX0J560MCL1GB | Nichicon 尼吉康 | 56uF ±20% 6.3V Φ6.3mm 5.4mm | 搜索库存 |
替代型号UWX0J560MCL1GB
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： UWX0J560MCL1GB 品牌： Nichicon 尼吉康 封装： Radial 56uF 6.3V 20per | 当前型号 | 56uF ±20% 6.3V Φ6.3mm 5.4mm | 当前型号 |
| 型号： UWX0J560MCR1GB 品牌： 尼吉康 封装： 56uF 6.3V 20per | 类似代替 | CAP ALUM 56uF 20% 6.3V SMD | UWX0J560MCL1GB和UWX0J560MCR1GB的区别 |
| 型号： UWX1A560MCL1GB 品牌： 尼吉康 封装： Radial 56uF 10V 20per | 功能相似 | WX 系列WX 铝电解电容器系列是 5.5mmL 芯片类型设计用于表面安装到高密度 PC 板上 适用于自动安装机器，用输送带送料 85°C 时加载寿命为 2000 小时 符合 RoHS 指令 2011/65/EU 电容容差 | 20 % ---|--- 温度范围 | -40 至 +85°C 85°C 时的预期寿命 | 2000 小时 ### VS、UR、WX 系列 85°C | UWX0J560MCL1GB和UWX1A560MCL1GB的区别 |
