UPS1E681MPD1TD
数据手册.pdf
Nichicon
尼吉康
被动器件
UPS1E681MPD1TD中文资料参数规格
技术参数
额定电压DC 25.0 V
电容 680 µF
容差 ±20 %
纹波电流 710mA @120Hz
工作温度Max 105 ℃
工作温度Min -55 ℃
额定电压 25 V
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 5 mm
外形尺寸
高度 20 mm
直径 10.0 mm
封装 Radial, CAN
引脚间距 5 mm
物理参数
介质材料 Aluminum Electrolytic
工作温度 -55℃ ~ 105℃
其他
产品生命周期 Active
寿命（小时） 2000 h
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
UPS1E681MPD1TD引脚图与封装图

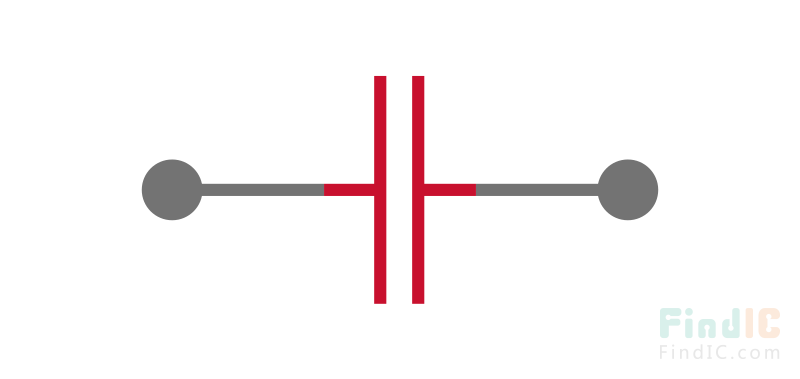

UPS1E681MPD1TD引脚图

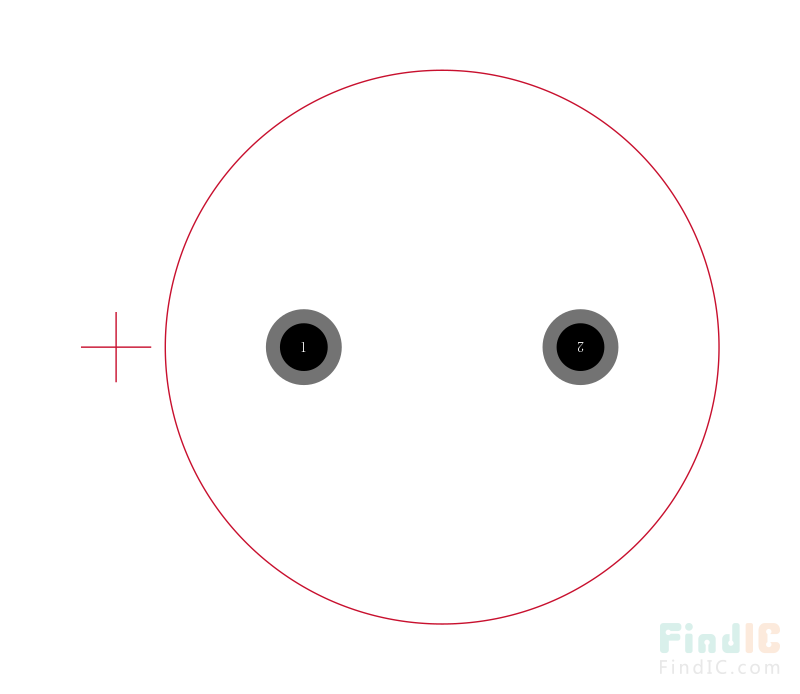

UPS1E681MPD1TD封装图
UPS1E681MPD1TD封装焊盘图
在线购买UPS1E681MPD1TD
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| UPS1E681MPD1TD | Nichicon 尼吉康 | Cap Aluminum 680uF 25V 20% 10 X 20mm Radial Aluminum Cylindrical Can 5mm 1000mA 2000 hr 105℃ Ammo Pack | 搜索库存 |
替代型号UPS1E681MPD1TD
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： UPS1E681MPD1TD 品牌： Nichicon 尼吉康 封装： 680uF 25V 20per | 当前型号 | Cap Aluminum 680uF 25V 20% 10 X 20mm Radial Aluminum Cylindrical Can 5mm 1000mA 2000 hr 105℃ Ammo Pack | 当前型号 |
| 型号： UPW1E681MPD 品牌： 尼吉康 封装： Radial 680uF 25V 20per | 类似代替 | PW 系列径向 6.3 到 35V | UPS1E681MPD1TD和UPW1E681MPD的区别 |
| 型号： UPW1E681MPD1TD 品牌： 尼吉康 封装： 680F 25V 20per | 功能相似 | NICHICON UPW1E681MPD1TD 铝电解电容, 680uF, 25V, 20%, 径向引线, 整卷 | UPS1E681MPD1TD和UPW1E681MPD1TD的区别 |
| 型号： ELXZ250ELL681MJ20S 品牌： 贵弥功 封装： 680µF 25V ±20% | 功能相似 | UNITED CHEMI-CON ELXZ250ELL681MJ20S 铝电解电容, 680uF, 25V | UPS1E681MPD1TD和ELXZ250ELL681MJ20S的区别 |
