5747845-4
数据手册.pdf
TE Connectivity
泰科
连接器
5747845-4中文资料参数规格
技术参数
触点数 15
极性 Female
触点电镀 Gold, Tin
额定电流 6 A
绝缘电阻 5000 MΩ
排数 2
方向 Right Angle
易燃性等级 UL 94 V-0
针脚数 15
额定电压 250 VAC
工作电压Max 125 V
封装参数
安装方式 Through Hole
封装 DIP
引脚间距 2.74 mm
外形尺寸
长度 39.14 mm
宽度 18.79 mm
高度 12.55 mm
封装 DIP
引脚间距 2.74 mm
物理参数
外壳颜色 Black
颜色 Black
触点材质 Phosphor Bronze
材质 Steel
工作温度 -55℃ ~ 105℃
外壳材质 Thermoplastic
其他
产品生命周期 Active
包装方式 Box
制造应用 Signal, 工业, Industrial
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
海关信息
ECCN代码 EAR99
HTS代码 8536694040
5747845-4引脚图与封装图

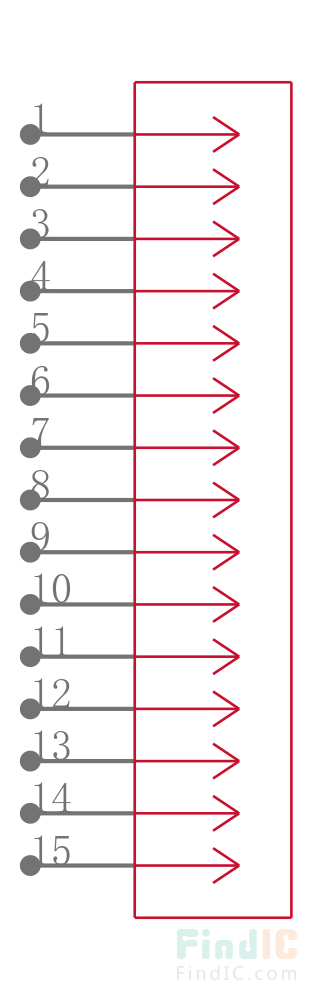

5747845-4引脚图

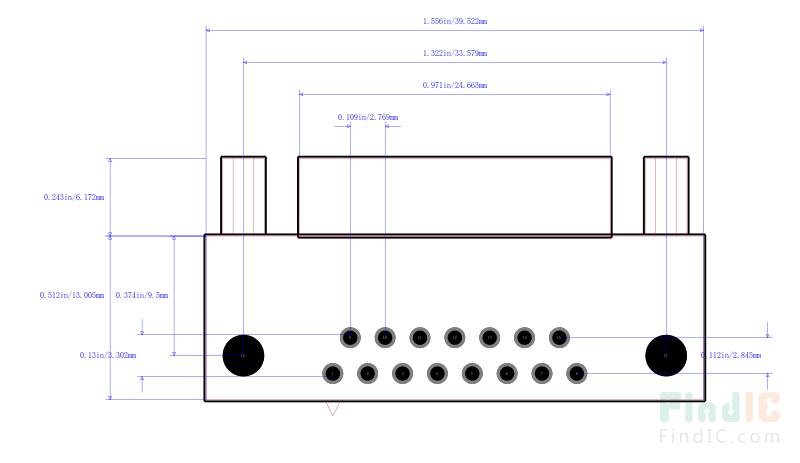

5747845-4封装图

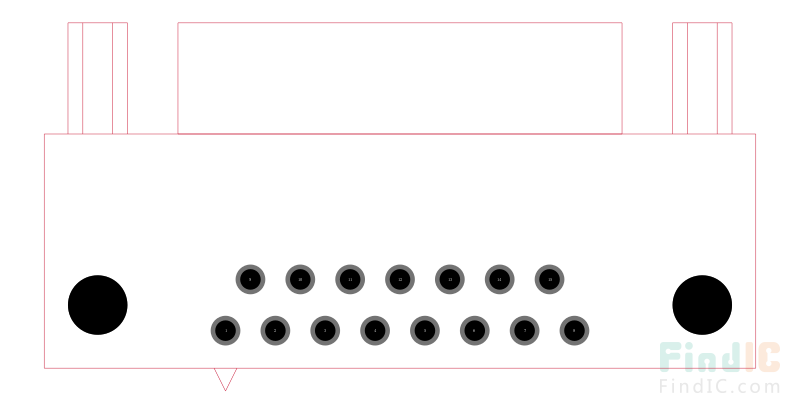

5747845-4封装焊盘图
