HMK107B7223KA-T中文资料参数规格
技术参数
额定电压DC 100 V
电容 22000 pF
容差 ±10 %
无卤素状态 Halogen Free
电介质特性 X7R
产品系列 M
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压 100 V
封装参数
安装方式 Surface Mount
引脚数 2
封装公制 1608
封装 0603
外形尺寸
长度 1.6 mm
宽度 0.8 mm
高度 0.8 mm
封装公制 1608
封装 0603
厚度 0.035 in
物理参数
材质 X7R/-55℃~+125℃
介质材料 Ceramic
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
最小包装 4000
制造应用 SMPS 过滤器
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
HMK107B7223KA-T引脚图与封装图

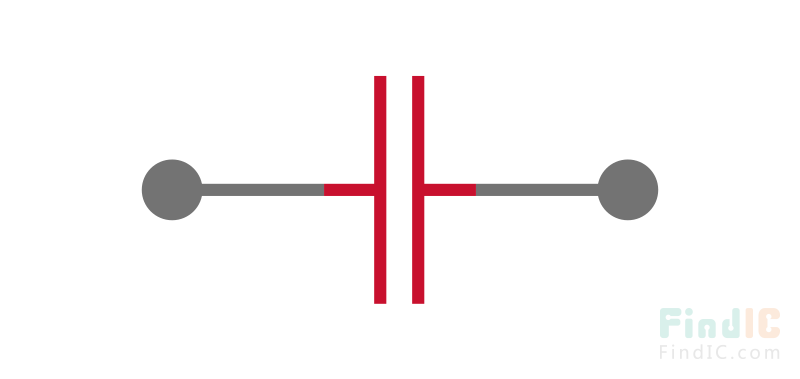

HMK107B7223KA-T引脚图

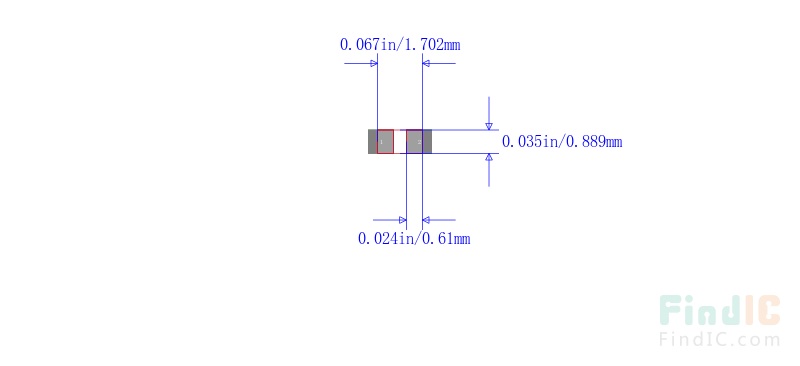

HMK107B7223KA-T封装图

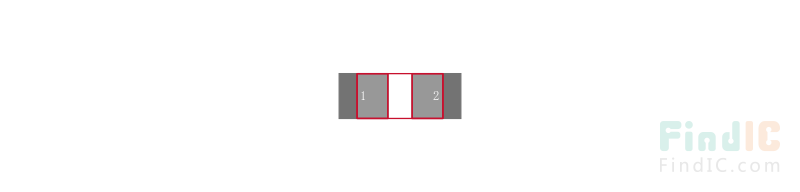

HMK107B7223KA-T封装焊盘图
