826629-6

826629-6

数据手册.pdf

AMP FROM TE CONNECTIVITY  826629-6  线至板连接器, AMPMODU Mod II系列, 6 触点, 针座, 2.54 mm, 通孔安装, 1 排

AMPMODU Mod II 2.54 mm 单排无罩分离式引脚管座

AMPMODU Mod II 无罩单排分离式印刷电路板引脚管座，具有 2.54mm 中心线。这些多用途 AMPMODU Mod II 分离式印刷电路板管座可拆分成所需尺寸。一次性安装所有焊接柱，节省时间和人力成本。这些 2.54mm AMPMODU Mod II 引脚管座提供垂直或直角安装方向。还提供表面安装型号

### 特点和优势

• 多用途，可分拆为所需尺寸

• 安装起来快速且省时

• 可靠且实惠

### 2.54mm TE Connectivity AMPMODU Mod 互连系统

AMPMODU 互连系统是自动化和控制应用的信号标准，可靠且实惠。AMPMODU 互连系统包含板对板、线对板和线对线，设计小巧紧凑。组合时，这些连接器可用于多种工业应用和系统

826629-6中文资料参数规格
技术参数

触点数 6

极性 Male

触点电镀 Gold, Tin

额定电流 3 A

排数 1

方向 Vertical

易燃性等级 UL 94 V-0

针脚数 6

额定电流Max 3A/触头

封装参数

安装方式 Through Hole

引脚数 6

封装 -

引脚间距 2.54 mm

外形尺寸

高度 6.7 mm

封装 -

引脚间距 2.54 mm

物理参数

外壳颜色 Green

颜色 Green

触点材质 Phosphor Bronze

工作温度 -65℃ ~ 105℃

外壳材质 Thermoplastic

其他

产品生命周期 Active

包装方式 Bulk

制造应用 -, 工业, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

HTS代码 8536694040

826629-6引脚图与封装图

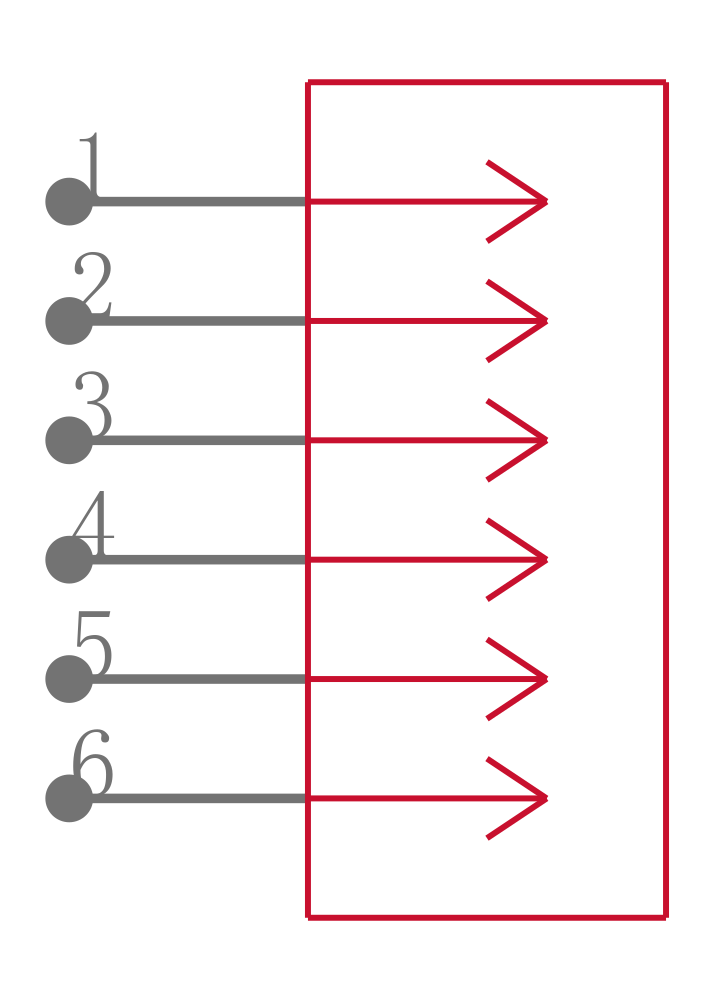

826629-6引脚图

826629-6引脚图

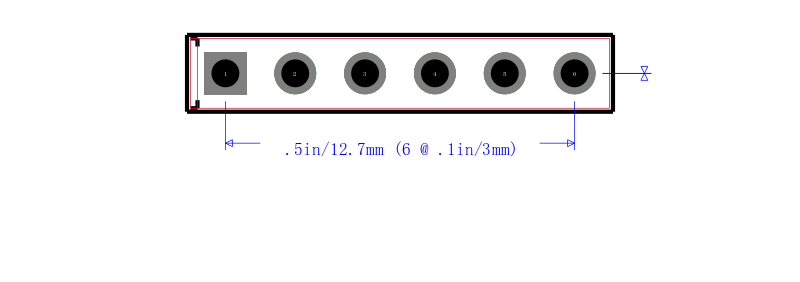

826629-6封装图

826629-6封装图

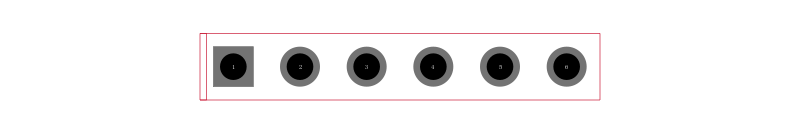

826629-6封装焊盘图

826629-6封装焊盘图
