826845-3

TE Connectivity(泰科) 电子元器件分类

管脚和插座连接器 10P UN-MNL ST SOCK

针座连接器通孔 10 位置 0.250"（6.35mm）

得捷:
CONN HEADER VERT 10POS 6.35MM

贸泽:
管脚和插座连接器 10P UN-MNL ST SOCK

艾睿:
Conn Power PIN 10 POS 6.35mm Solder ST Thru-Hole 10 Terminal 1 Port Package

Electro Sonic:
Conn Power PIN 10 POS 6.35mm Solder ST Thru-Hole 10 Terminal 1 Port

826845-3中文资料参数规格

技术参数

触点数 10

极性 Male

触点电镀 Tin

额定电流 19.0 A

排数 1

方向 Vertical

电路数 10

易燃性等级 UL 94 V-0

针脚数 10

额定电流Max 19A/触头

额定电压Max 600 VAC

封装参数

安装方式 Through Hole

外形尺寸

高度 14.75 mm

物理参数

外壳颜色 Natural

颜色 Natural

触点材质 Phosphor Bronze

外壳材质 Nylon 6/6

其他

产品生命周期 Active

包装方式 Bulk

制造应用通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

826845-3引脚图与封装图

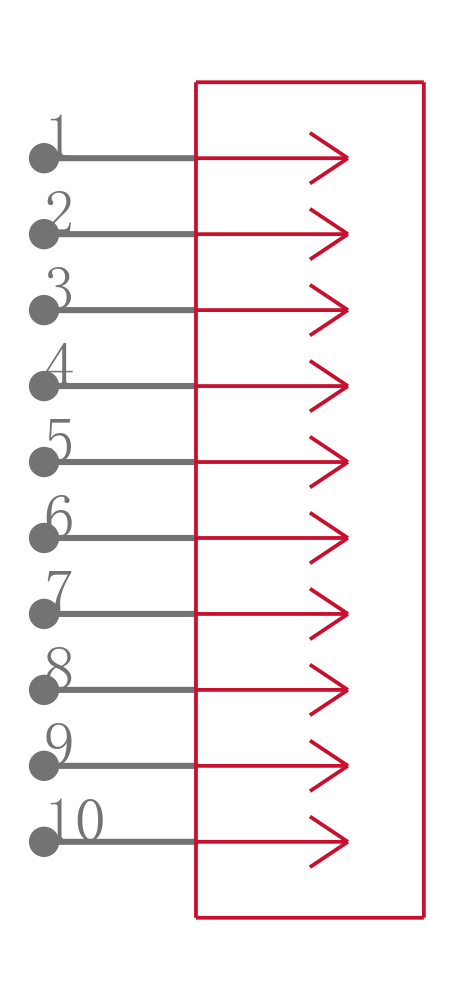

826845-3引脚图

826845-3封装图

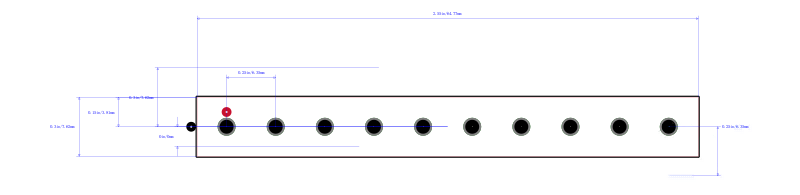

826845-3封装焊盘图
