8-1415535-6
数据手册.pdf
TE Connectivity
泰科
继电器、I/O模块
8-1415535-6中文资料参数规格
技术参数
额定电压AC 400 V
输入电压DC 12.0 V
跌落电压 1.20 V
触点额定电流 16 A
线圈电压 12 VDC
线圈电流 33.3 mA
线圈功率DC 400 mW
线圈电阻 360 Ω
额定电流Max 16 A
线圈电压DC 12 V
线圈功率 400 mW
额定功率Max 4 KVA
开关电流Max 16 A
工作温度Max 85 ℃
工作温度Min -40 ℃
额定电压AC Max 400 V
封装参数
安装方式 Through Hole
引脚数 8
封装 DIP
外形尺寸
长度 29 mm
宽度 12.7 mm
高度 15.7 mm
封装 DIP
物理参数
触点材质 Silver Nickel
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
海关信息
ECCN代码 EAR99
HTS代码 8536490080
8-1415535-6引脚图与封装图

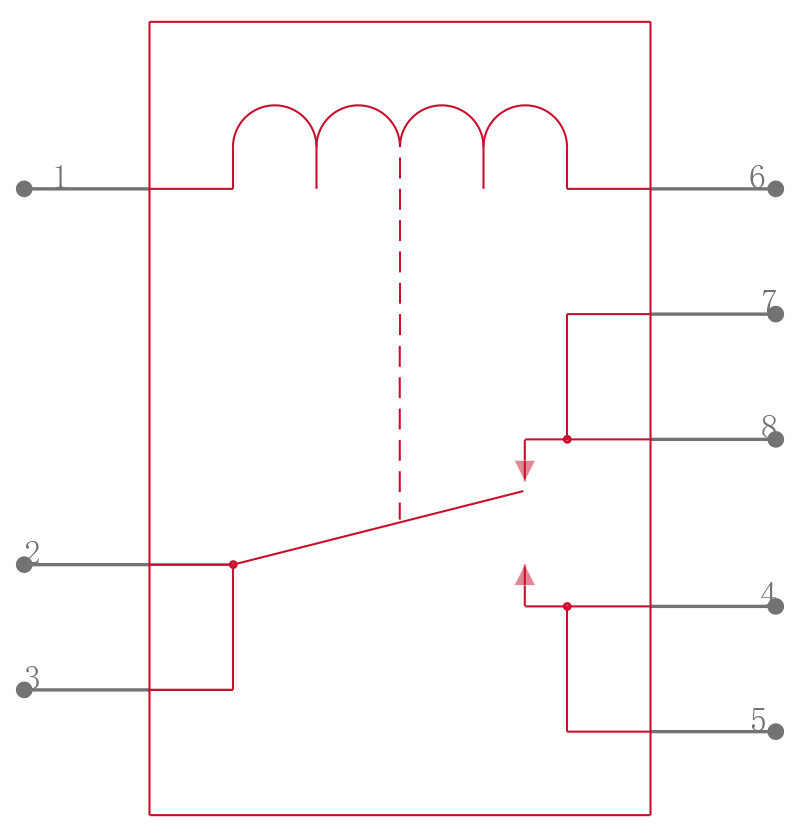

8-1415535-6引脚图
8-1415535-6封装图

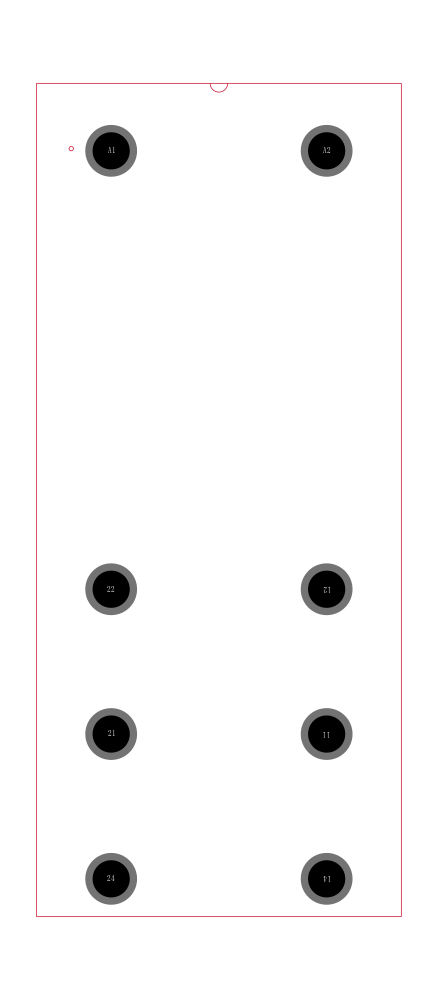

8-1415535-6封装焊盘图
