850F500E中文资料参数规格
技术参数
额定电压DC 1.17 kV
容差 ±1 %
额定功率 50 W
电阻 500 Ω
阻值偏差 ±1 %
额定电压 1.17 kV
封装参数
安装方式 Chassis, Axial
引脚数 2
封装 Aluminum Housed
外形尺寸
长度 70.64 mm
宽度 29.36 mm
高度 15.88 mm
脚长度 11.7 mm
封装 Aluminum Housed
物理参数
工作温度 -55℃ ~ 275℃
温度系数 ±20 ppm/℃
其他
产品生命周期 Active
包装方式 Bulk
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
HTS代码 8533290000
850F500E引脚图与封装图

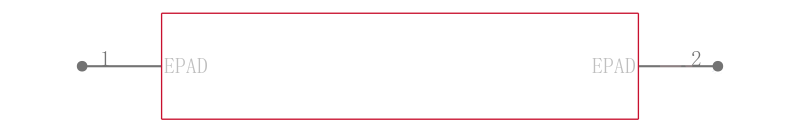

850F500E引脚图

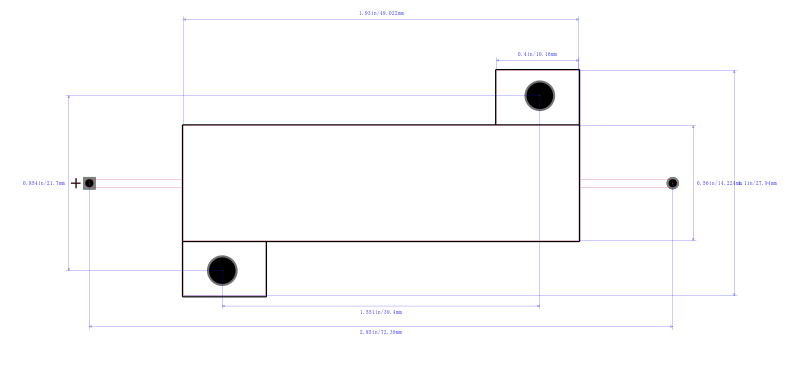

850F500E封装图

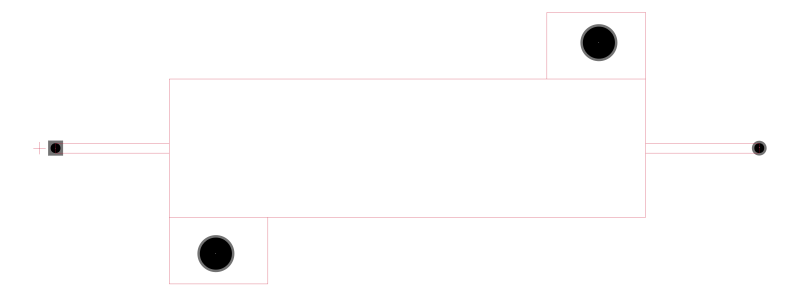

850F500E封装焊盘图
替代型号850F500E
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 850F500E 品牌： Ohmite 封装： Aluminum 500ohms 1per 50W | 当前型号 | OHMITE 850F500E 绕线电阻, 500欧姆 1% 50W | 当前型号 |
| 型号： 850F500 品牌： Ohmite 封装： Axial 500ohms 1per 50W | 完全替代 | OHMITE 850F500 Resistor, Axial Leaded, 500Ω, 50W, 1170V, ± 1%, 850 Series, Wirewound | 850F500E和850F500的区别 |
| 型号： RH050500R0FE02 品牌： 威世 封装： 500ohms 1per 50W | 类似代替 | VISHAY RH050500R0FE02 绕线电阻, 500欧姆 1% 50W | 850F500E和RH050500R0FE02的区别 |
| 型号： MC14744 品牌： Multicomp 封装： 500Ω 50W ±1% | 类似代替 | MULTICOMP MC14744 绕线电阻, 底盘安装, 500欧姆 1% 50W | 850F500E和MC14744的区别 |
