70543-0007

70543-0007

数据手册.pdf
Molex(莫仕) 连接器

70553 系列分别与 70600G 和 70600N 系列连接器（典型库存号 679-5928 和 670-3963）配用 配接镀金厚度 0.38 μm，除非另外说明 配接镀锡厚度 3.75 μm ### 2.54mm Molex C-Grid/SL 系列

垂直有罩针座，70553 系列

分别与 70600G 和 70600N 系列（典型库存号 679-5928 和 670-3963）配用

配接镀金厚度 0.38 μm，除非另外说明

配接镀锡厚度 3.75 μm


欧时:
### 垂直有罩针座，70553 系列分别与 70600G 和 70600N 系列连接器（典型库存号 679-5928 和 670-3963）配用 配接镀金厚度 0.38 μm，除非另外说明 配接镀锡厚度 3.75 μm ### 2.54mm Molex C-Grid/SL 系列


贸泽:
Headers & Wire Housings VERTICAL HDR 8P single row


e络盟:
线至板连接器, 护罩, 2.54 mm, 8 触点, 针座, SL 70543 Series, 通孔安装, 1 排


Allied Electronics:
Header, vertical shrouded locking, surface mount compatiable, 8 position


安富利:
Conn Shrouded Header HDR 8 POS 2.54mm Solder ST Thru-Hole Tube


Chip1Stop:
Conn Shrouded Header HDR 8 POS 2.54mm Solder ST Thru-Hole SLâ„¢ Tube


Newark:
# MOLEX  70543-0007  Wire-To-Board Connector, 2.54 mm, 8 Contacts, Header, SL 70543 Series, Through Hole, 1 Rows


70543-0007中文资料参数规格
技术参数

触点数 8

极性 Male

触点电镀 Gold

额定电压DC 250 V

额定电流 3 A

排数 1

灼热丝测试标准 Non-Compliant

无卤素状态 Not Low Halogen

方向 Vertical

电路数 8

易燃性等级 UL 94 V-0

针脚数 8

额定电压 250 V

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 22.87 mm

宽度 6.6 mm

高度 11.81 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

材质 Brass

工作温度 -40℃ ~ 105℃

外壳材质 Thermoplastic

其他

产品生命周期 Active

包装方式 Tube

制造应用 Communications & Networking, Commercial, 工业, Industrial, 医用, 车用, Medical, 商业, 通信与网络, Automotive, Consumer Electronics, 商用车用, 计算机和计算机周边, Computers & Computer Peripherals, 消费电子产品

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

REACH SVHC标准 No SVHC

REACH SVHC版本 2016/06/20

70543-0007引脚图与封装图

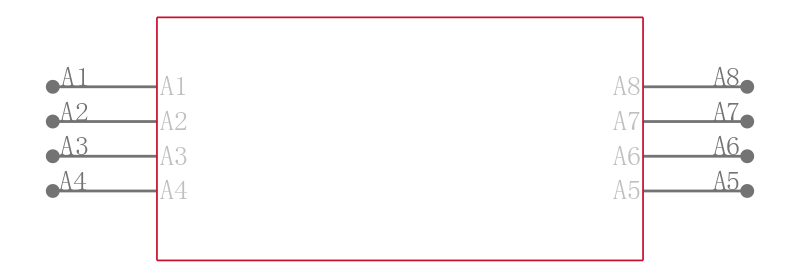

70543-0007引脚图

70543-0007引脚图

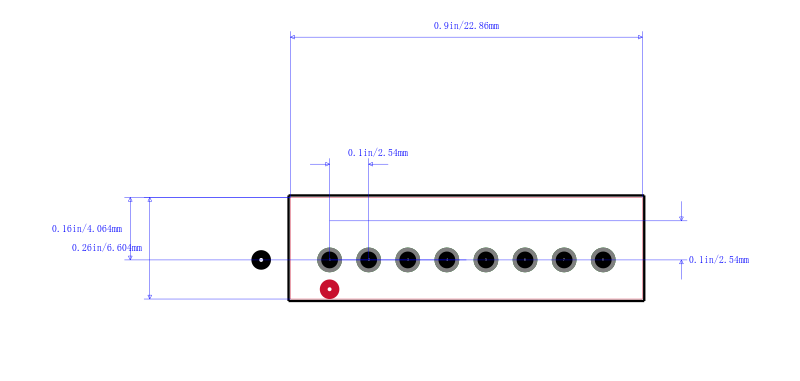

70543-0007封装图

70543-0007封装图

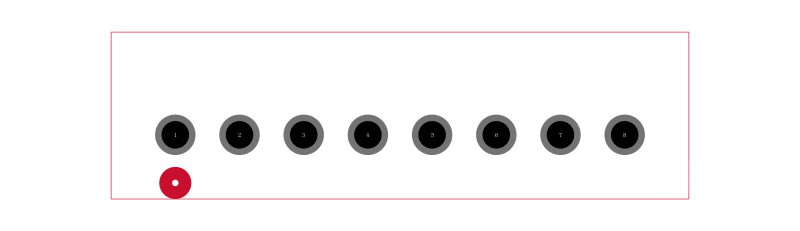

70543-0007封装焊盘图

70543-0007封装焊盘图

在线购买70543-0007
型号 制造商 描述 购买
70543-0007 Molex 莫仕 70553 系列 分别与 70600G 和 70600N 系列连接器（典型库存号 679-5928 和 670-3963）配用 配接镀金厚度 0.38 μm，除非另外说明 配接镀锡厚度 3.75 μm ### 2.54mm Molex C-Grid/SL 系列 搜索库存
