70543-0023
数据手册.pdfMolex(莫仕)
连接器
70543-0023中文资料参数规格
技术参数
触点数 24
极性 Male
触点电镀 Tin, Gold
额定电压DC 250 V
额定电流 3 A
绝缘电阻 1000 MΩ
排数 1
灼热丝测试标准 Non-Compliant
无卤素状态 Not Low Halogen
方向 Vertical
电路数 24
易燃性等级 UL 94 V-0
针脚数 24
拔插次数 50
额定电流Max 3A/触头
工作温度Max 105 ℃
工作温度Min -40 ℃
额定电压Max 250 V
额定电压 250 V
接触电阻Max 30 mΩ
封装参数
安装方式 Through Hole
引脚间距 2.54 mm
外形尺寸
长度 63.51 mm
宽度 6.6 mm
高度 11.81 mm
引脚间距 2.54 mm
物理参数
外壳颜色 Black
颜色 Black
触点材质 Phosphor Bronze
材质 Brass
工作温度 -40℃ ~ 105℃
外壳材质 Thermoplastic
其他
产品生命周期 Active
包装方式 Tube
制造应用 汽车，通用，工业，医疗
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
70543-0023引脚图与封装图

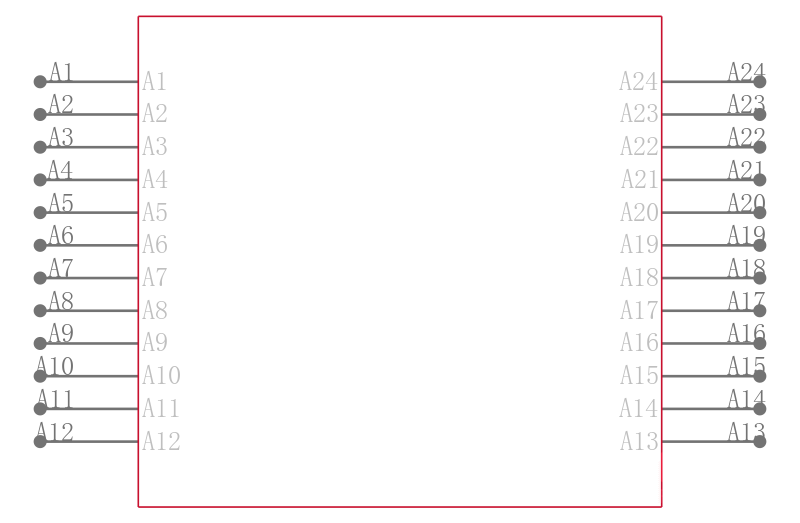

70543-0023引脚图

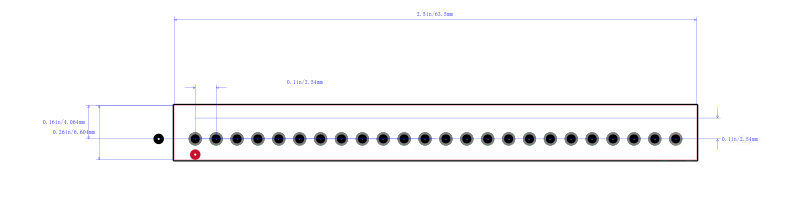

70543-0023封装图
70543-0023封装焊盘图
在线购买70543-0023
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| 70543-0023 | Molex 莫仕 | 2.54毫米（ .100“ ）间距SL ™头，单列，立式， 0.120 ”口袋，带罩， 24Circuits ， 0.38μm （ 15μ “），金（Au ）选择性电镀，锡（Sn ） PC端脚镀层 2.54mm .100" Pitch SL™ Header, Single Row, Vertical, .120" Pocket, Shrouded, 24Circuits, 0.38μm 15μ" Gold Au Selective Plating, Tin Sn PC Tail Plating | 搜索库存 |
