70543-0058
数据手册.pdfMolex(莫仕)
连接器
70543-0058中文资料参数规格
技术参数
触点数 24
极性 Male
触点电镀 Tin
额定电流 3.00 A
排数 1
灼热丝测试标准 Non-Compliant
无卤素状态 Not Reviewed
方向 Vertical
电路数 24
易燃性等级 UL 94 V-0
针脚数 24
工作温度Max 105 ℃
工作温度Min -40 ℃
封装参数
安装方式 Through Hole
引脚间距 2.54 mm
外形尺寸
长度 63.5 mm
宽度 5.08 mm
高度 11.4 mm
引脚间距 2.54 mm
物理参数
外壳颜色 Black
触点材质 Phosphor Bronze
材质 Brass
外壳材质 Plastic
其他
产品生命周期 Active
包装方式 Tube
制造应用 汽车，通用，工业，医疗
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
70543-0058引脚图与封装图

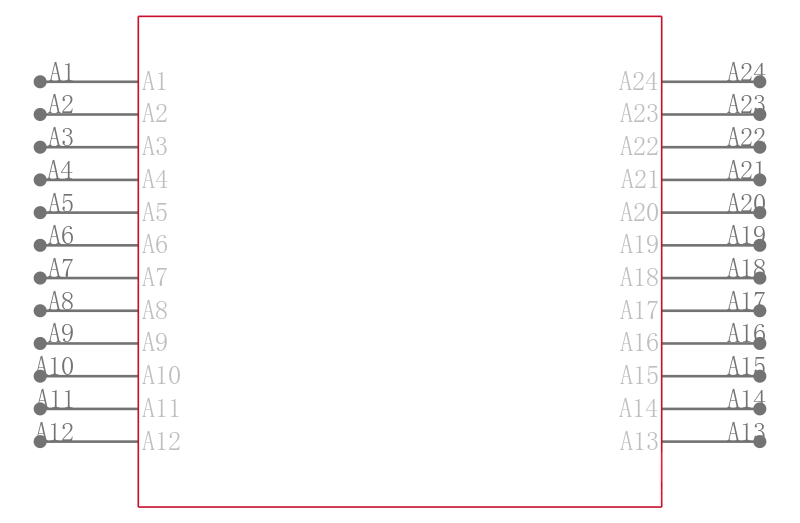

70543-0058引脚图
70543-0058封装图
70543-0058封装焊盘图
在线购买70543-0058
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| 70543-0058 | Molex 莫仕 | 2.54毫米（ .100“ ）间距SL ™头，单列，立式， 0.120 ”口袋，带罩， 24个回路，锡（Sn ）镀层 2.54mm .100" Pitch SL™ Header, Single Row, Vertical, .120" Pocket, Shrouded, 24 Circuits, Tin Sn Plating | 搜索库存 |
