70543-0022
数据手册.pdfMolex(莫仕)
连接器
70543-0022中文资料参数规格
技术参数
触点数 23
极性 Male
触点电镀 Tin, Gold
额定电流 3.00 A
排数 1
灼热丝测试标准 Non-Compliant
无卤素状态 Not Low Halogen
方向 Vertical
电路数 23
易燃性等级 UL 94 V-0
针脚数 23
封装参数
安装方式 Through Hole
引脚间距 2.54 mm
外形尺寸
长度 61.0 mm
宽度 5.08 mm
高度 11.4 mm
引脚间距 2.54 mm
物理参数
外壳颜色 Black
颜色 Black
触点材质 Phosphor Bronze
材质 Brass
外壳材质 Plastic
其他
产品生命周期 Active
包装方式 Tube
制造应用 汽车，通用，工业，医疗
符合标准
RoHS标准 RoHS Compliant
含铅标准 Contains Lead
ELV标准 Compliant
70543-0022引脚图与封装图

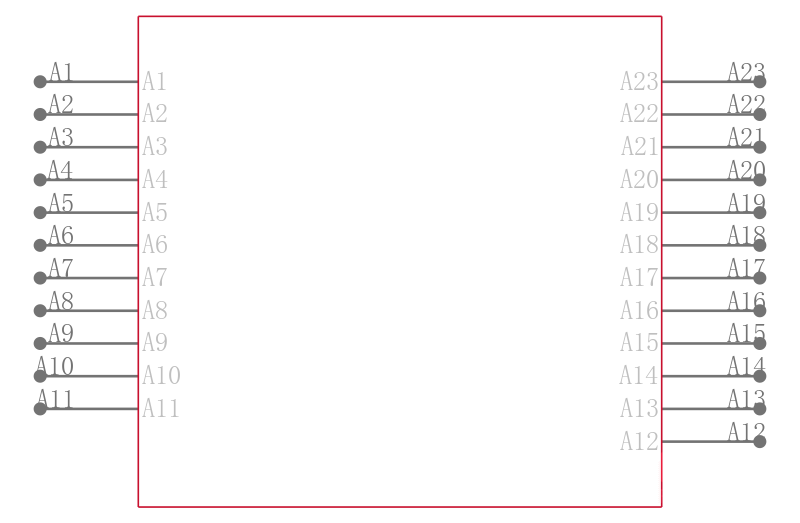

70543-0022引脚图

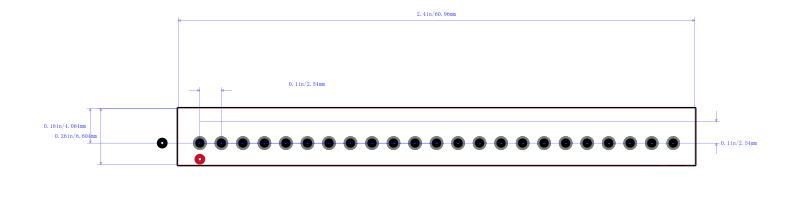

70543-0022封装图
70543-0022封装焊盘图
在线购买70543-0022
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| 70543-0022 | Molex 莫仕 | 2.54毫米（ .100“ ）间距SL ™头，单列，立式， 0.120 ”口袋，带罩， 23Circuits ， 0.38μm （ 15μ “），金（Au ）选择性电镀，锡（Sn ） PC端脚镀层 2.54mm .100" Pitch SL™ Header, Single Row, Vertical, .120" Pocket, Shrouded, 23Circuits, 0.38μm 15μ" Gold Au Selective Plating, Tin Sn PC Tail Plating | 搜索库存 |
