71436-0164

71436-0164

数据手册.pdf
Molex(莫仕) 连接器与适配器

64 路垂直堆叠表面安装插头和插座一系列 1.00mm 节距 Mezzanine IEEE 1386 插座，表面安装 SMT双排，用于垂直堆叠应用。允许 PCI 和 S-bus IEEE 1386 夹层卡连接到 VMEbus 和 Multibus 主板上 适合于 LAN、WAN、电讯、个人计算机和工作站应用 有罩叶片设计（最大程度减小对管座触点的损坏） 低插入力插座 耐高温 LCP 外壳，可用于回流焊接工序 抗焊媒设计 配接高度：8 至 15mm（请参见组装指南） 额定电流 | 1A ---|--- 额定电压 | 100V 触点电阻 | 最大 30mΩ 温度额定值 | -55°C 至 +85°C 触点镀层 | 最少 0.76μm 金 组装指南 --- **插头/插座匹配高度** |   |   |   |   |   |     | 插座 |   |   |   |   |   插头 | 447-7195 | 447-7202 | 447-7218 | 447-7224 | 797-8966 | 797-6617（无销） 447-7151 | 8mm | - | - | - | 8mm | 8mm 447-7167 | 9mm | 11mm | - | 14mm | 9mm | 9mm 447-7173 | 10mm | 12mm | 13mm | 15mm | 10mm | 10mm 670-0894 | 8mm | - | - | - | 8mm | 8mm 670-6482 | 8mm | - | - | - | 8mm | 8mm 670-6486 | 9mm | 11mm |   | 14mm | 9mm | 9mm 670-0898 | 10mm | 12mm | 13mm | 15mm | 10mm | 10mm 670-6495 | 10mm | 12mm | 13mm | 15mm | 10mm | 10mm 670-6498 | 10mm | 12mm | 13mm | 15mm | 10mm | 10mm ### 认可UL 认证组件### 1.0 mm 板到板 -（互连系统-信号）

64 路垂直堆叠表面安装插头和插座

一系列 1.00mm 节距 Mezzanine IEEE 1386 插座，表面安装 SMT双排，用于垂直堆叠应用。

允许 PCI 和 S-bus IEEE 1386 夹层卡连接到 VMEbus 和 Multibus 主板上

适合于 LAN、WAN、电讯、个人计算机和工作站应用

有罩叶片设计（最大程度减小对管座触点的损坏）

低插入力插座

耐高温 LCP 外壳，可用于回流焊接工序

抗焊媒设计

配接高度：8 至 15mm（请参见组装指南）

额定电流 | 1A

---|---

额定电压 | 100V

触点电阻 | 最大 30mΩ

温度额定值 | -55°C 至 +85°C

触点镀层 | 最少 0.76μm 金

组装指南

---

**插头/插座匹配高度** |   |   |   |   |   |

  | 插座 |   |   |   |   |

插头 | 447-7195 | 447-7202 | 447-7218 | 447-7224 | 797-8966 | 797-6617（无销）

447-7151 | 8mm | - | - | - | 8mm | 8mm

447-7167 | 9mm | 11mm | - | 14mm | 9mm | 9mm

447-7173 | 10mm | 12mm | 13mm | 15mm | 10mm | 10mm

670-0894 | 8mm | - | - | - | 8mm | 8mm

670-6482 | 8mm | - | - | - | 8mm | 8mm

670-6486 | 9mm | 11mm |   | 14mm | 9mm | 9mm

670-0898 | 10mm | 12mm | 13mm | 15mm | 10mm | 10mm

670-6495 | 10mm | 12mm | 13mm | 15mm | 10mm | 10mm

670-6498 | 10mm | 12mm | 13mm | 15mm | 10mm | 10mm

### 认可

UL 认证组件

71436-0164中文资料参数规格
技术参数

触点数 64

极性 Male

触点电镀 Gold

额定电压DC 100 V

额定电压AC 100 V

额定电流 1 A

绝缘电阻 1.00 GΩ

排数 2

灼热丝测试标准 Non-Compliant

无卤素状态 Low Halogen

方向 Vertical

电路数 64

易燃性等级 UL 94 V-0

针脚数 64

接触电阻 30.0 mΩ

额定电流Max 1A/触头

工作温度Max 85 ℃

工作温度Min -55 ℃

额定电压Max 100 V

额定电压 100 V

封装参数

安装方式 Surface Mount

封装 SMD

引脚间距 1.00 mm

外形尺寸

长度 35.9 mm

宽度 6.1 mm

高度 6.6 mm

封装 SMD

引脚间距 1.00 mm

物理参数

外壳颜色 White

颜色 Natural

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 85℃

外壳材质 Thermoplastic

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

71436-0164引脚图与封装图

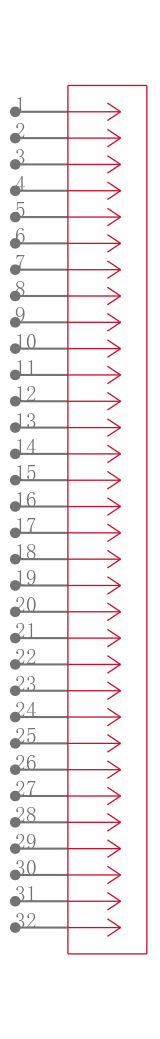

71436-0164引脚图

71436-0164引脚图

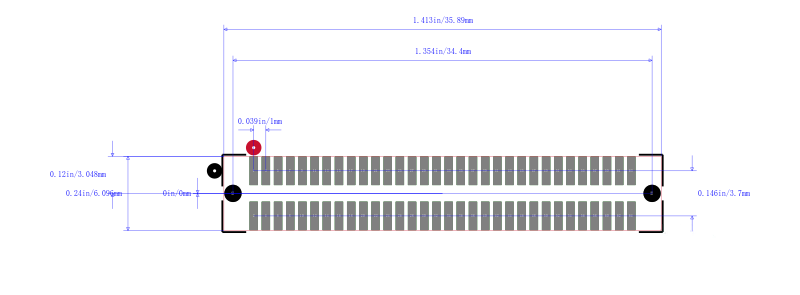

71436-0164封装图

71436-0164封装图

71436-0164封装焊盘图

71436-0164封装焊盘图
