746285-1
TE Connectivity(泰科) 电子元器件分类

集管和线壳 CNTR PLRZD RECPT 10P NOVO

10 Position Rectangular Receptacle Connector IDC Gold 26-28 AWG


得捷:
CONN RCPT 10P IDC 26-28AWG GOLD


贸泽:
集管和线壳 CNTR PLRZD RECPT 10P NOVO


Jameco:
Connector IDC Connector Female 10 Position 2.54mm IDT Right Angle Cable Mount


Chip1Stop:
Conn IDC Connector F 10 POS 2.54mm IDT RA Cable Mount


GOPHER:
Ribbon Cable Connector 10 CONDUCTOR RECEPTACLE FLAT CABLE 15 U GOLD 10 CONDUCTOR NOVO RECEPTACLE PREASSEMBLED W/MILITA


746285-1中文资料参数规格
技术参数

触点数 10

极性 Female

线规 26AWG ~ 28AWG

触点电镀 Gold

排数 2

易燃性等级 UL 94 V-0

针脚数 10

工作温度Max 105 ℃

工作温度Min -65 ℃

封装参数

引脚间距 2.54 mm

外形尺寸

长度 17.27 mm

宽度 7.49 mm

高度 16.51 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

外壳材质 Thermoplastic

其他

产品生命周期 Superseded

包装方式 Bulk

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

ELV标准 Non-Compliant

746285-1引脚图与封装图

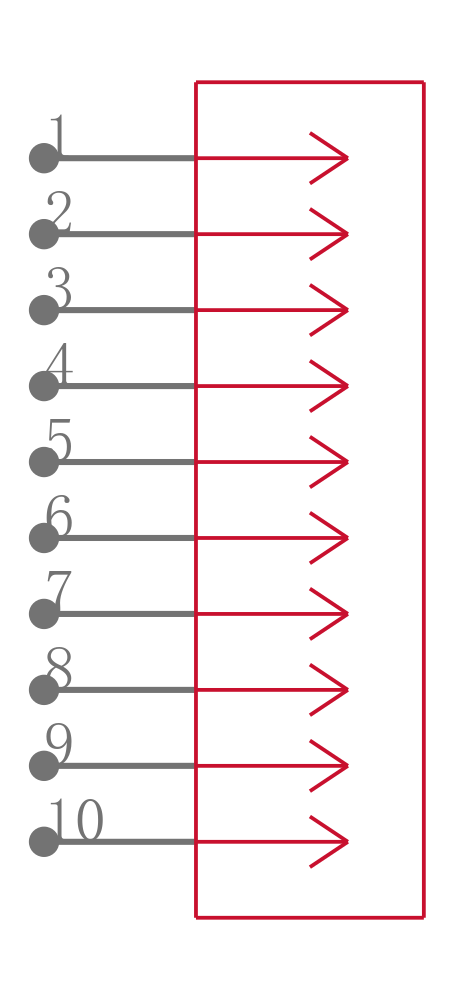

746285-1引脚图

746285-1引脚图

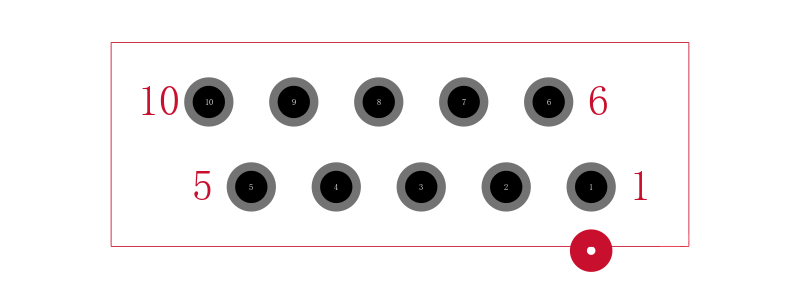

746285-1封装图

746285-1封装图

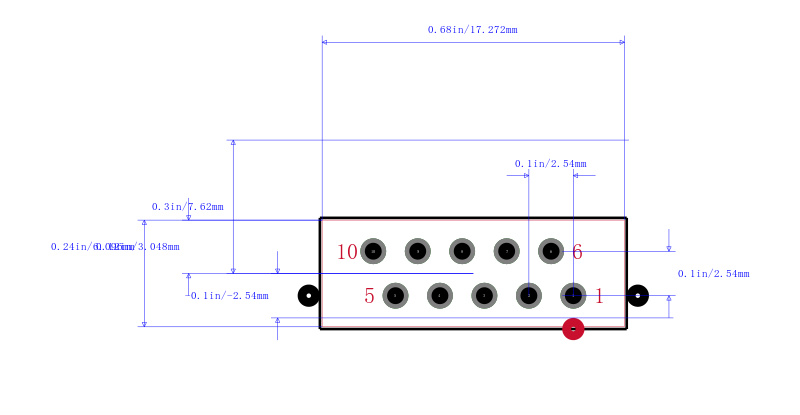

746285-1封装焊盘图

746285-1封装焊盘图
