746290-5

TE Connectivity(泰科) 电子元器件分类

Conn IDC Connector F 24POS 2.54mm IDT RA Cable Mount

24 位置矩形连插座连接器 IDC 镀金 26-28AWG

得捷:
CONN RCPT 24P IDC 26-28AWG GOLD

Verical:
Conn IDC Connector F 24 POS 2.54mm IDT RA Cable Mount

Online Components:
Conn IDC Connector F 24 POS 2.54mm IDT RA Cable Mount

Electro Sonic:
Conn IDC Connector F 24 POS 2.54mm IDT RA Cable Mount

746290-5中文资料参数规格

技术参数

触点数 24

极性 Female

线规 26AWG ~ 28AWG

触点电镀 Gold

排数 2

针脚数 24

额定电流Max 1A/触头

封装参数

引脚间距 2.54 mm

外形尺寸

长度 35.1 mm

宽度 6.10 mm

高度 11.8 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -65℃ ~ 105℃

外壳材质 Plastic

其他

产品生命周期 Superseded

包装方式 Bulk

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

ELV标准 Non-Compliant

746290-5引脚图与封装图

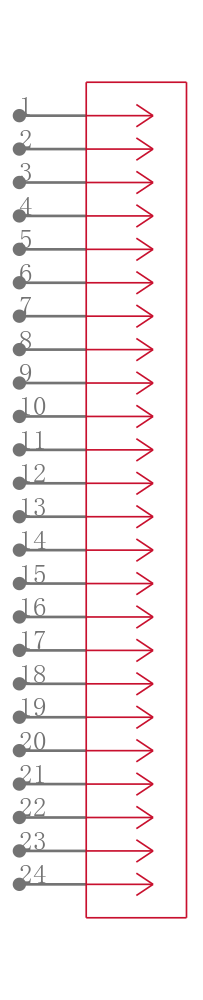

746290-5引脚图

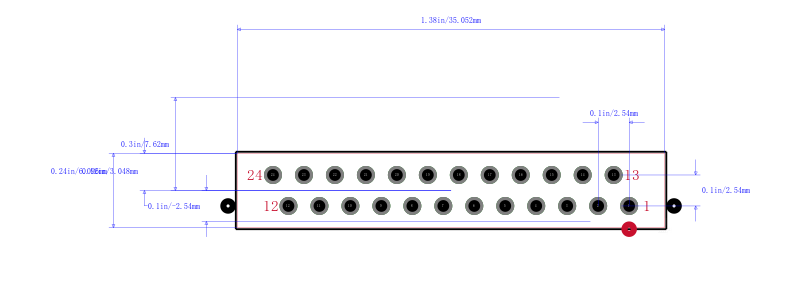

746290-5封装图

746290-5封装焊盘图
