746290-8
数据手册.pdfTE Connectivity(泰科)
电子元器件分类
746290-8中文资料参数规格
技术参数
触点数 34
极性 Female
线规 26AWG ~ 28AWG
触点电镀 Gold
排数 2
易燃性等级 UL 94 V-0
针脚数 34
封装参数
引脚间距 2.54 mm
外形尺寸
长度 47.8 mm
宽度 6.10 mm
高度 11.8 mm
引脚间距 2.54 mm
物理参数
外壳颜色 Black
颜色 Black
触点材质 Phosphor Bronze
外壳材质 Thermoplastic
其他
产品生命周期 Superseded
包装方式 Bulk
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
ELV标准 Non-Compliant
746290-8引脚图与封装图
746290-8引脚图

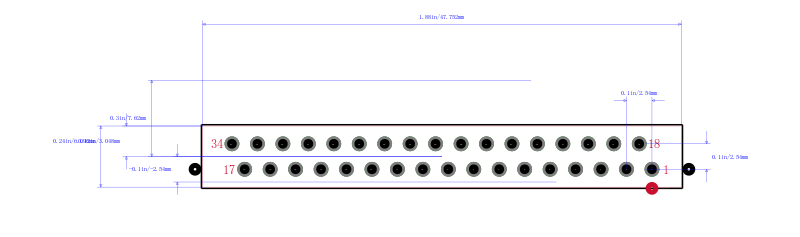

746290-8封装图

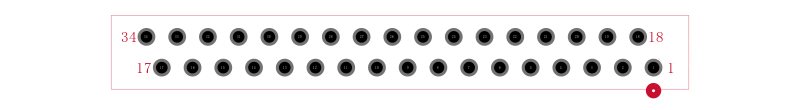

746290-8封装焊盘图
替代型号746290-8
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 746290-8 品牌： TE Connectivity 泰科 封装： | 当前型号 | 集管和线壳 034 NOVO MIL 30DP FT | 当前型号 |
| 型号： 1658623-8 品牌： 泰科 封装： 34Contact 2.54mm Female | 功能相似 | AMP FROM TE CONNECTIVITY 1658623-8. 带状电缆连接器 | 746290-8和1658623-8的区别 |
