640445-2

640445-2

数据手册.pdf

AMP FROM TE CONNECTIVITY  640445-2  线至板连接器, 垂直, MTA-156系列, 2 触点, 针座, 3.96 mm, 通孔安装, 1 排

3.96 mm MTA-156 印刷电路板管座，带摩擦锁

MTA-156 无罩印刷电路板管座适合与 MTA-156 IDC 一起使用，用于各种应用中的大量端接导线。MTA-156 管座可端对端堆叠，并具有摩擦锁定机制，以确保牢固的配接连接。提供这些 MTA-156 管座的垂直和直角安装型号。

### 特点和优势

• 与 IDC 连接器一起使用时可节约大量端接导线的成本

• 端对端堆叠

• 摩擦锁定机制，以确保牢固的配接连接

### TE Connectivity MTA-156 3.96mm 互连系统

MTA-156（大量端接组件）3.96 mm 节距连接器系统，用于在线对板和线对线应用中降低大量端接导线的人力和资金成本。这些 MTA-156 连接器基于 IDC（绝缘置换触点）技术，可一步组装且无需剥线，同时节省时间和成本。使用生产手工工具即可快速将这些 MTA-156 IDC 连接器组装到 26 AWG 至 18 AWG 的散线或带状电缆上。MTA-156 连接器系统包括包容式 IDC 连接器和印刷电路板管座。IDC 连接器的外壳根据电线规格采用颜色编码

640445-2中文资料参数规格
技术参数

触点数 2

极性 Male

触点电镀 Tin

额定电压AC 600 V

额定电流 7 A

排数 1

方向 Vertical

易燃性等级 UL 94 V-0

针脚数 2

安装角度 180 °

带凸肩 No

额定电流Max 7A/触头

额定电压Max 600 VAC

额定电压 600 VAC

接触电阻Max 3 mΩ

封装参数

安装方式 Through Hole

引脚数 2

封装 插件

引脚间距 3.96 mm

外形尺寸

长度 7.92 mm

宽度 7.62 mm

高度 13.33 mm

封装 插件

引脚间距 3.96 mm

针脚长度 3.18 mm

物理参数

外壳颜色 White

颜色 Natural

触点材质 Copper Alloy

材质 Polyester

工作温度 -55℃ ~ 105℃

外壳材质 Polyester

其他

产品生命周期 Active

包装方式 Bulk

制造应用 工业, Power, 通用，工业, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

HTS代码 8536694040

640445-2引脚图与封装图
640445-2引脚图

640445-2引脚图

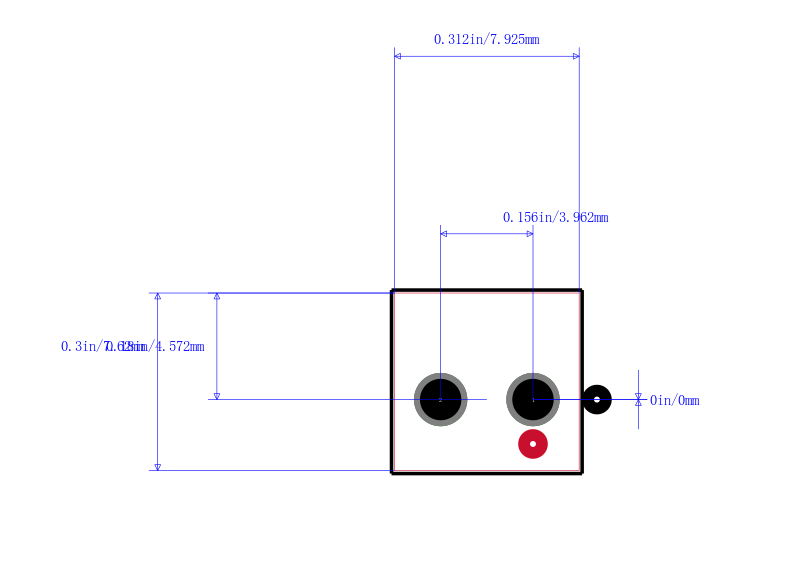

640445-2封装图

640445-2封装图

640445-2封装焊盘图

640445-2封装焊盘图
