6-1393238-9

6-1393238-9

数据手册.pdf
TE Connectivity 泰科 继电器、I/O模块

RT1 系列 16 A 单刀双掷 48 VDC PCB安装 通用 功率继电器

1 pole 12A/16A, 1 form C CO or 1 form A NO contact

DC or AC coil

5kV/10mm coil-contact, reinforced insulation

Ambient temperature 85°C DC coil

WG version: product in accordance to IEC 60335-1

Reflow version: for THR Through-Hole Reflow soldering process


安富利:
Electromechanical Relay SPDT 16A 48VDC 5.52KOhm Through Hole


Verical:
Power Relay 48VDC 16A SPDT29x12.7x15.7mm THT


MASTER:
RTD14048


Powell:
Reinforced PCB Relays up to 16A


Online Components:
RTD14048


Electro Sonic:
RTD14048


6-1393238-9中文资料参数规格
技术参数

额定电压AC 400 V

输入电压DC 48.0 V

触点类型 SPDT

跌落电压 4.80 V

触点额定电流 16 A

线圈电压 48.0 V

线圈电流 8.7 mA

线圈功率DC 400 mW

线圈电阻 5.52 KΩ

载流 16.0 A

额定电流Max 16 A

线圈电压DC 48 V

额定功率Max 4 KVA

额定电压AC Max 400 V

封装参数

安装方式 Through Hole

引脚数 8

封装 DIP

外形尺寸

长度 29.0 mm

宽度 12.7 mm

高度 15.7 mm

封装 DIP

物理参数

触点材质 Silver Nickel

重量 10.0 g

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

HTS代码 8536410050

6-1393238-9引脚图与封装图

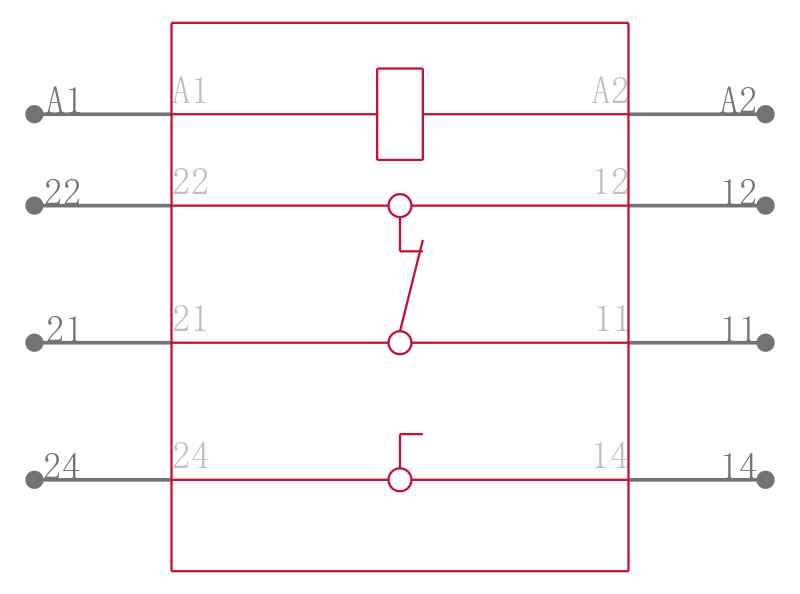

6-1393238-9引脚图

6-1393238-9引脚图

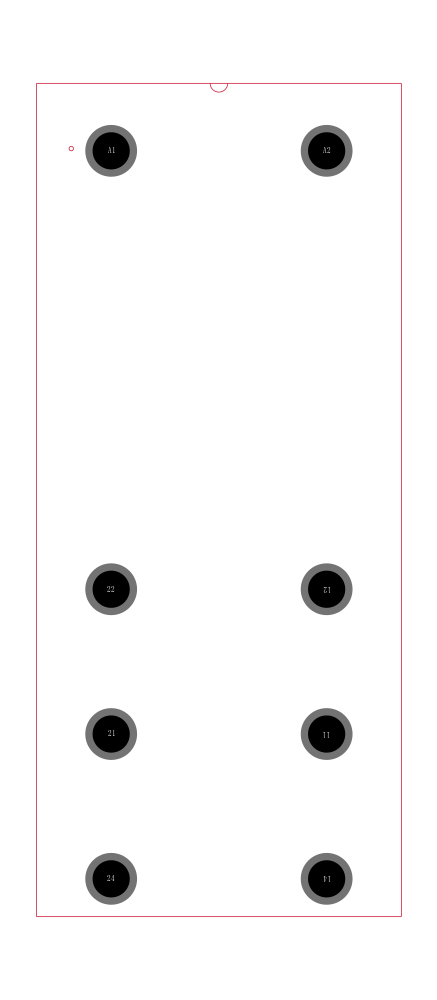

6-1393238-9封装图

6-1393238-9封装图

6-1393238-9封装焊盘图

6-1393238-9封装焊盘图
