61300611121

61300611121

数据手册.pdf
Wurth Electronics(伍尔特) 连接器与适配器

WURTH ELEKTRONIK  61300611121  板至板连接, 垂直, WR-PHD系列, 6 触点, 针座, 2.54 mm, 通孔安装, 1 排

Wurth WR-PHD 系列 2.54mm 引脚管座

WR-PHD 系列印刷电路板安装引脚管座连接器，具有 2.54mm 节距。 这些板对板印刷电路板安装引脚管座具有黑色 UL94-V0 PBT 绝缘体和压印镀金铜合金触点。

### 2.54mm Wurth WR-PHD 系列

Wurth WR-PHD 系列是一系列。


欧时:
### Wurth WR-PHD 系列 2.54mm 引脚管座连接器WR-PHD 系列印刷电路板安装引脚管座连接器，具有 2.54mm 节距。 这些板对板印刷电路板安装引脚管座具有黑色 UL94-V0 PBT 绝缘体和压印镀金铜合金触点。### 2.54mm Wurth WR-PHD 系列Wurth WR-PHD 系列是一系列板对板连接器。


得捷:
CONN HEADER VERT 6POS 2.54MM


e络盟:
板至板连接, 垂直, WR-PHD系列, 6 触点, 针座, 2.54 mm, 通孔安装, 1 排


Newark:
# WURTH ELEKTRONIK  61300611121  Board-To-Board Connector, Vertical, WR-PHD Series, Through Hole, Header, 6, 2.54 mm


61300611121中文资料参数规格
技术参数

触点数 6

极性 Male

触点电镀 Gold

额定电流 3 A

排数 1

针脚数 6

额定电压 250 V

封装参数

安装方式 Through Hole

封装 -

外形尺寸

封装 -

物理参数

触点材质 Copper

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Bulk

制造应用 Industrial, -, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/06/16

61300611121引脚图与封装图
61300611121引脚图

61300611121引脚图

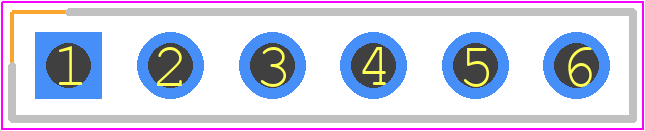

61300611121封装焊盘图

61300611121封装焊盘图

在线购买61300611121
型号 制造商 描述 购买
61300611121 Wurth Electronics 伍尔特 WURTH ELEKTRONIK  61300611121  板至板连接, 垂直, WR-PHD系列, 6 触点, 针座, 2.54 mm, 通孔安装, 1 排 搜索库存
替代型号61300611121
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： 61300611121

品牌： Wurth Electronics 伍尔特

封装： Male 6Contact

当前型号

WURTH ELEKTRONIK  61300611121  板至板连接, 垂直, WR-PHD系列, 6 触点, 针座, 2.54 mm, 通孔安装, 1 排

当前型号

型号： 87224-6

品牌： 泰科

封装： Male 6Contact 6Position

功能相似

TE Connectivity AMPMODU MOD II 2.54mm 标准单排无罩管座AMPMODU MOD II 标准单排印刷电路板安装无罩管座，具有 2.54mm 中心线和 0.64mm 方形 直向柱。这些 AMPMODU MOD II 标准无罩管座，具有 94V-0 等级黑色热塑性外壳，并且提供触点镀层选择： 部件号 87220-X 的触点区域采用 0.00076 μm 镀金 部件号 87224-X 的触点区域采用 0.00038 μm 镀金### 2.54mm TE Connectivity AMPMODU Mod II 系列

61300611121和87224-6的区别

型号： M20-9990645

品牌： Harwin

封装： Male 6Contact

功能相似

HARWIN  M20-9990645  板至板连接, 垂直, M20系列, 6 触点, 针座, 2.54 mm, 通孔安装, 1 排

61300611121和M20-9990645的区别

型号： M20-9990646

品牌： Harwin

封装： Male 6Contact

功能相似

HARWIN  M20-9990646  板至板连接, M20系列, 6 触点, 针座, 2.54 mm, 通孔安装, 1 排

61300611121和M20-9990646的区别
