6-103361-8

6-103361-8

数据手册.pdf
TE Connectivity(泰科) 连接器与适配器

Conn Shrouded Header HDR 20POS 2.54mm Solder RA Thru-Hole Tube

针座 通孔,直角 20 位置 0.100"(2.54mm)


得捷:
CONN HEADER R/A 20POS 2.54MM


贸泽:
Headers & Wire Housings 20P HDR SRRA SHRD


安富利:
Conn Shrouded Header HDR 20 POS 2.54mm Solder RA Thru-Hole


Verical:
Conn Shrouded Header 4 Sides HDR 20 POS 2.54mm Solder RA Thru-Hole Tube


MASTER:
HEADER ASSEMBLY, MOD II, SINGLE ROW .100 CL, RIGHT ANGLE


Powell:
.100 inch AMPMODU Headers


Electro Sonic:
20 MODII HDR SRRA SHRD LF


6-103361-8中文资料参数规格
技术参数

触点数 20

触点电镀 Gold, Tin over Nickel

额定电流 3 A

绝缘电阻 5000 MΩ

排数 1

方向 Right Angle

易燃性等级 UL 94 V-0

针脚数 20

安装角度 90.0 °

额定电流Max 3A/触头

额定电压 750 V

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 53.8 mm

宽度 13.9 mm

高度 5.81 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 105℃

外壳材质 Thermoplastic

其他

产品生命周期 Active

包装方式 Tube

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

海关信息

ECCN代码 EAR99

HTS代码 8536694040

6-103361-8引脚图与封装图

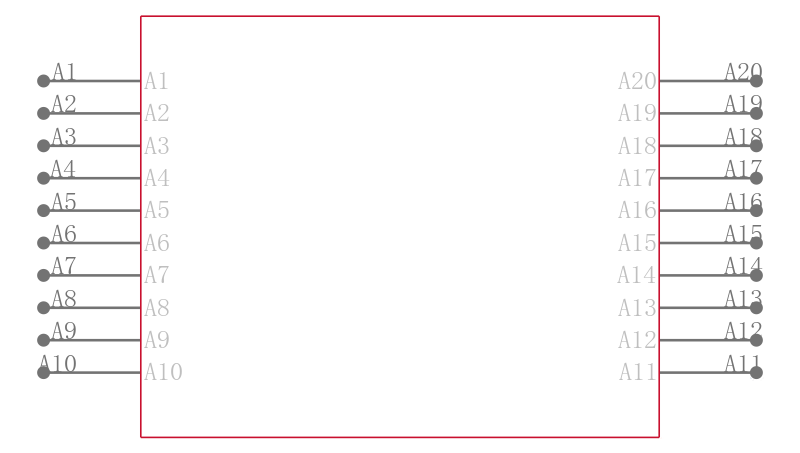

6-103361-8引脚图

6-103361-8引脚图

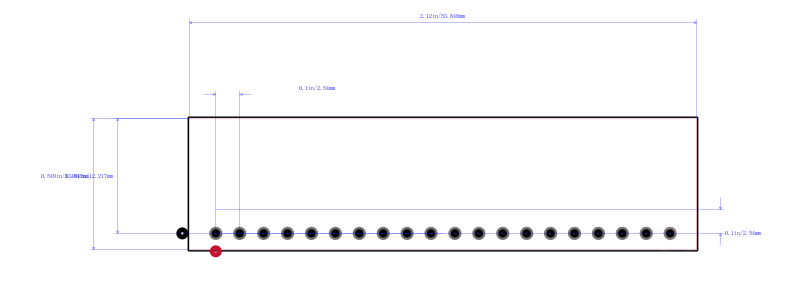

6-103361-8封装图

6-103361-8封装图

6-103361-8封装焊盘图

6-103361-8封装焊盘图
