644753-3

AMP FROM TE CONNECTIVITY  644753-3  线至板连接器, 针座 3路, 3.96MM

03P MTA156 HDR ASSY RN STR F/L

Product Highlights

MTA-156 Connectors

Number of Positions = 3

Mating Type = Header

Wire-to-Board Application

3.96 mm Contact Centerline Spacing


得捷:
CONN HEADER VERT 3POS 3.96MM


立创商城:
644753-3


艾睿:
Conn Wire to Board HDR 3 POS 3.96mm Solder ST Thru-Hole Package


安富利:
Conn Wire to Board HDR 3 POS 3.96mm Solder ST Thru-Hole


Verical:
Conn Wire to Board HDR 3 POS 3.96mm Solder ST Thru-Hole Package


Newark:
# AMP - TE CONNECTIVITY  644753-3  Wire-To-Board Connector, 3.96 mm, 3 Contacts, Header, MTA-156 Series, Through Hole, 1 Rows


MASTER:
MTA-.156 HEADER ASSEMBLY, FRICTION LOCK, STRAIGHT .045 ROUND POST, TIN PLATED, SPECIAL


Online Components:
03P MTA156 HDR ASSY RN STR F/L


Electro Sonic:
03P MTA156 HDR ASSY RN STR F/L


644753-3中文资料参数规格
技术参数

触点数 3

极性 Male

触点电镀 Tin

额定电压AC 600 V

额定电流 7.00 A

排数 1

方向 Vertical

易燃性等级 UL 94 V-0

针脚数 3

安装角度 180 °

带凸肩 No

额定电流Max 7A/触头

额定电压Max 600 VAC

额定电压 600 VAC

接触电阻Max 3 mΩ

封装参数

安装方式 Through Hole

封装 -

引脚间距 3.96 mm

外形尺寸

长度 11.9 mm

高度 13.33 mm

封装 -

引脚间距 3.96 mm

物理参数

外壳颜色 Natural

颜色 Natural

触点材质 Copper Alloy

工作温度 -55℃ ~ 105℃

外壳材质 Polyester

其他

产品生命周期 Active

包装方式 Bulk

制造应用 通用,工业, Power

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

海关信息

ECCN代码 EAR99

HTS代码 8536694040

644753-3引脚图与封装图

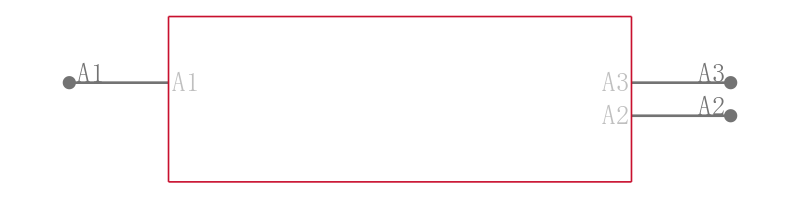

644753-3引脚图

644753-3引脚图

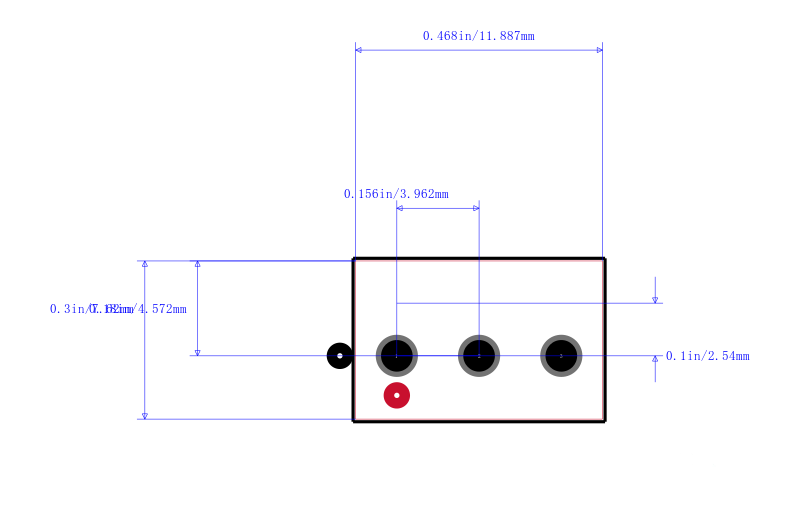

644753-3封装图

644753-3封装图

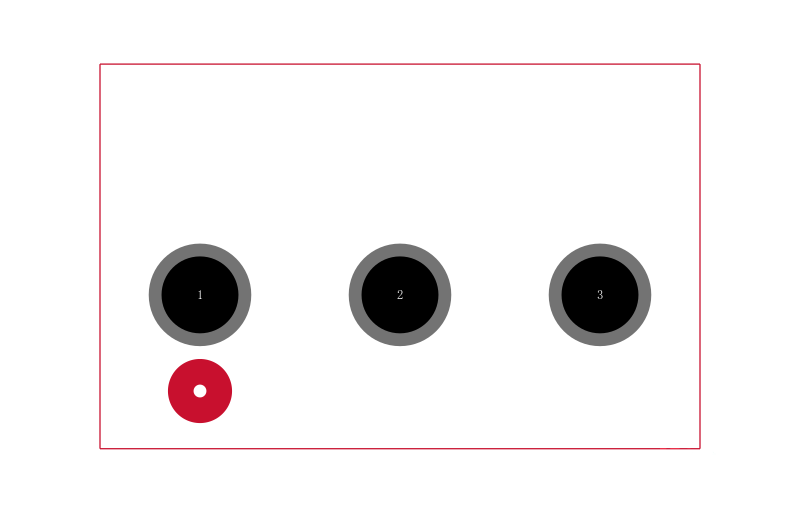

644753-3封装焊盘图

644753-3封装焊盘图
