5120524-1

5120524-1

数据手册.pdf
TE Connectivity(泰科) 连接器与适配器

64 位置 双排 1 mm 间距 板对板 插座

1.0mm Free Height FH IEEE 1386 插头和插座

Free Height FH IEEE 1386 SMT 平行堆叠插头和插座连接器，在 1.0mm 中心线上采用高密度包装，适用于夹层板堆叠应用。 这些 Free Height FH IEEE 1386 堆叠连接器具有黑色 UL 94V-0 热塑性外壳、镀金触点和定位支柱（库存号 680-5261、680-5264 和 720-1304 除外），能够以手动或机械方式准确定位。 每个 Free Height FH IEEE 1386 连接器均可实现各种堆叠高度，取决于所选的配接连接器，有关详细信息，请参见数据表。

### 认可

UL 94V-0

### 标准

符合 EIA-700 AAAB 规格，用于 IEEE 1386 应用

5120524-1中文资料参数规格
技术参数

触点数 64

极性 Female

触点电镀 Gold, Tin, Tin over Nickel

额定电流 500 mA

排数 2

方向 Vertical

易燃性等级 UL 94 V-0

针脚数 64

额定电流Max 1A/触头

接触电阻Max 30 mΩ

封装参数

安装方式 Surface Mount

封装 -

引脚间距 1.00 mm

外形尺寸

长度 35.9 mm

宽度 6.05 mm

高度 10.37 mm

封装 -

引脚间距 1.00 mm

物理参数

外壳颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 110℃

外壳材质 Thermoplastic

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/06/16

5120524-1引脚图与封装图

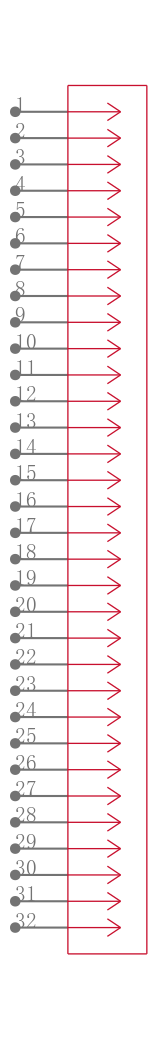

5120524-1引脚图

5120524-1引脚图

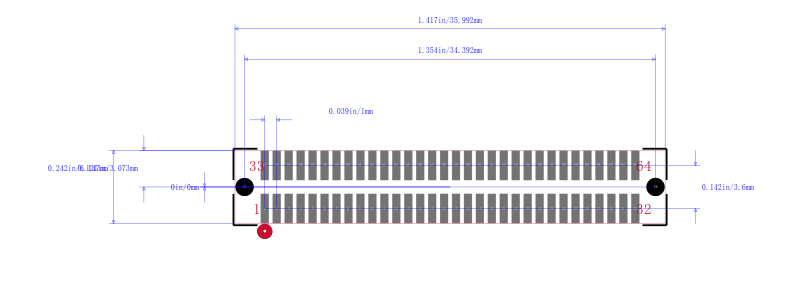

5120524-1封装图

5120524-1封装图

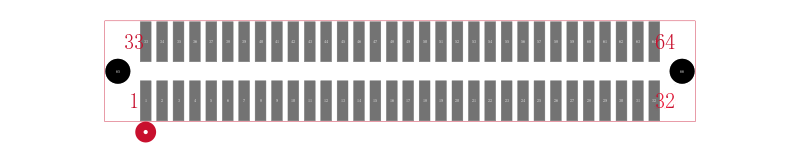

5120524-1封装焊盘图

5120524-1封装焊盘图
