5800-120-RC

Bourns J.W. Miller 伯恩斯被动器件

VW- 1额定热缩管覆盖绕组 VW-1 rated shrink tubing to cover winding

12µH Unshielded Wirewound Inductor 2A 35mOhm Max Axial

得捷:
FIXED IND 12UH 2A 35 MOHM TH

立创商城:
12uH ±10% 2A 35mΩ

艾睿:
High Current RF Choke Bobbin Core 12uH 10% 1KHz Ferrite 1.28A 37mOhm DCR AXL

Chip1Stop:
Ind High Current RF Choke Bobbin Core 12uH 10% 1KHz Ferrite 1.28A AXL

Newark:
# BOURNS JW MILLER 5800-120-RC Choke, High Current, 12 µH, 1.28 A, 0.037 ohm, ± 10%, 5800 Series

Electro Sonic:
High Current RF Choke Bobbin Core 12uH 10% 1KHz Ferrite 2A 35mOhm DCR AXL

5800-120-RC中文资料参数规格

技术参数

额定电流 1.28 A

电感 12 µH

电阻 37.0 mΩ

屏蔽 No

电感公差 ±10 %

电阻DC） ≤37.00 mΩ

额定电流DC 1.28 A

工作温度Max 125 ℃

工作温度Min -40 ℃

电阻DC Max 0.037 Ω

封装参数

安装方式 Through Hole

引脚数 2

封装 Axial

外形尺寸

长度 17.78 mm

直径 6.99 mm

封装 Axial

物理参数

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2016/06/20

5800-120-RC引脚图与封装图

5800-120-RC引脚图

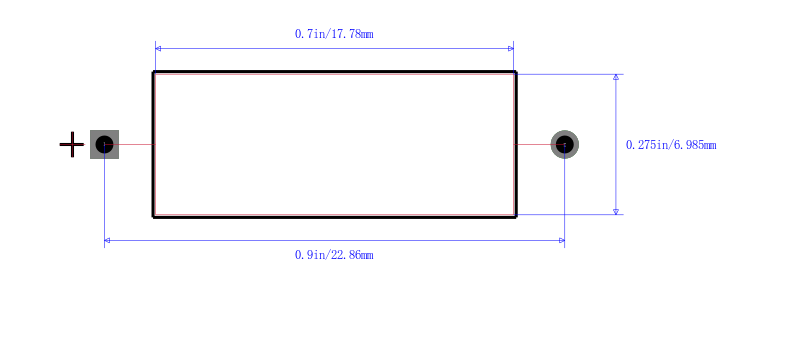

5800-120-RC封装图

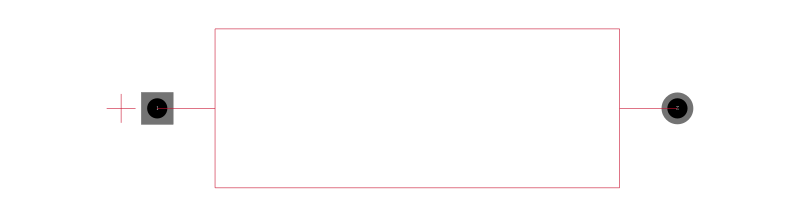

5800-120-RC封装焊盘图
