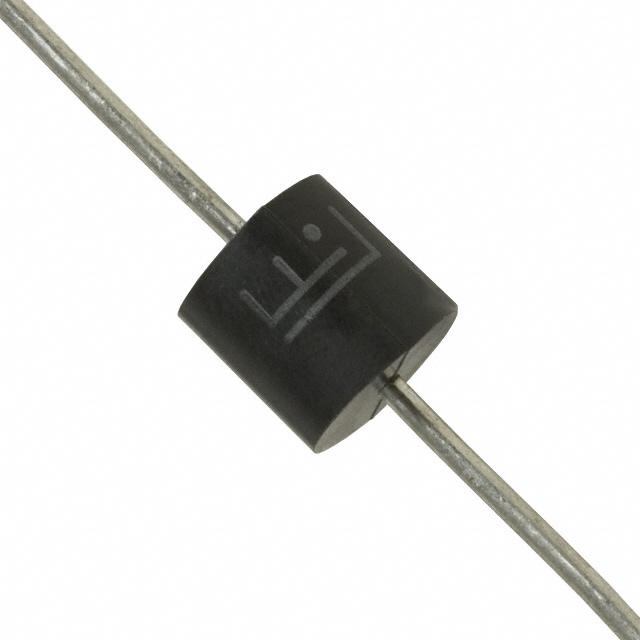

5KP24
数据手册.pdfLittelfuse(力特)
分立器件
5KP24中文资料参数规格
技术参数
额定电压DC 24.0 V
额定功率 5.00 kW
击穿电压 26.7 V
电路数 1
耗散功率 5 kW
钳位电压 38.9 V
测试电流 5 mA
脉冲峰值功率 5000 W
最小反向击穿电压 25.29 V
工作温度Max 175 ℃
工作温度Min 55 ℃
工作结温 -55℃ ~ 175℃
封装参数
安装方式 Through Hole
引脚数 2
封装 P-600
外形尺寸
长度 9.1 mm
直径 9.10 mm
封装 P-600
物理参数
工作温度 -55℃ ~ 175℃ TJ
其他
包装方式 Tape & Reel TR
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
5KP24引脚图与封装图
5KP24引脚图
5KP24封装图
5KP24封装焊盘图
