5.0SMDJ75A
数据手册.pdfLittelfuse(力特)
分立器件
5.0SMDJ75A中文资料参数规格
技术参数
电路数 1
针脚数 2
耗散功率 5000 W
钳位电压 121 V
测试电流 1 mA
最大反向击穿电压 92.1 V
脉冲峰值功率 5000 W
最小反向击穿电压 83.3 V
击穿电压 83.3 V
工作温度Max 150 ℃
工作温度Min -65 ℃
工作结温 -65℃ ~ 150℃
封装参数
安装方式 Surface Mount
引脚数 2
封装 DO-214AB
外形尺寸
长度 7.11 mm
宽度 6.22 mm
高度 2.62 mm
封装 DO-214AB
物理参数
工作温度 -55℃ ~ 150℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 电信, 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
5.0SMDJ75A引脚图与封装图
5.0SMDJ75A引脚图

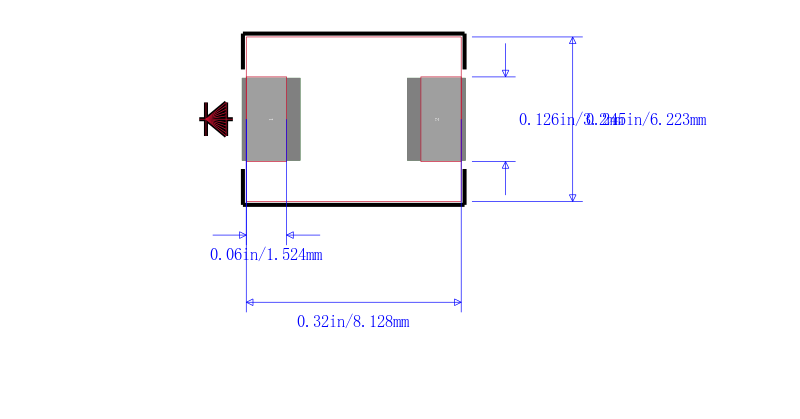

5.0SMDJ75A封装图

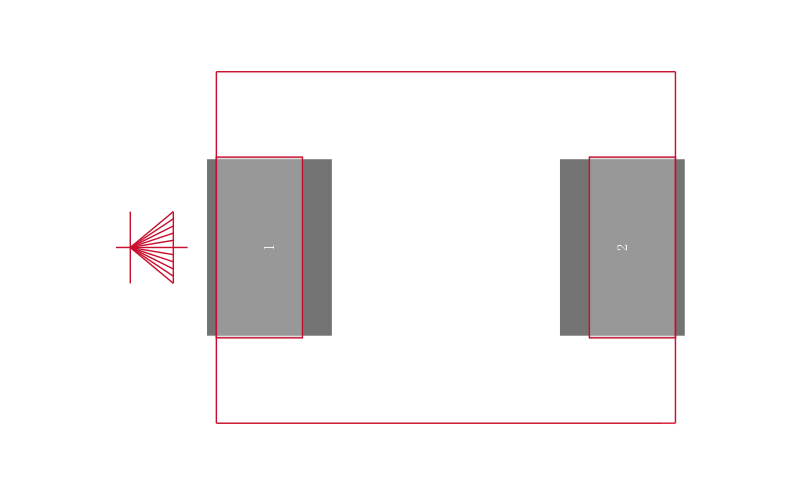

5.0SMDJ75A封装焊盘图
