5-1393234-4
数据手册.pdf
TE Connectivity
泰科
继电器、I/O模块
5-1393234-4中文资料参数规格
技术参数
额定电压AC 400 V
输入电压DC 110 V
触点类型 DPDT
跌落电压 11.0 V
触点额定电流 14 A
线圈电压 110 VDC
线圈电流 4.8 mA
线圈功率DC 500 mW
线圈电阻 23.1 kΩ
额定电流Max 14 A
线圈电压DC 110 V
线圈功率 500 mW
额定功率Max 2 KVA
工作温度Max 70 ℃
工作温度Min -40 ℃
封装参数
安装方式 Through Hole
引脚数 8
外形尺寸
长度 29 mm
高度 25.5 mm
物理参数
触点材质 Silver Cadmium Oxide
工作温度 -40℃ ~ 70℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Non-Compliant
海关信息
ECCN代码 EAR99
HTS代码 8536410050
5-1393234-4引脚图与封装图

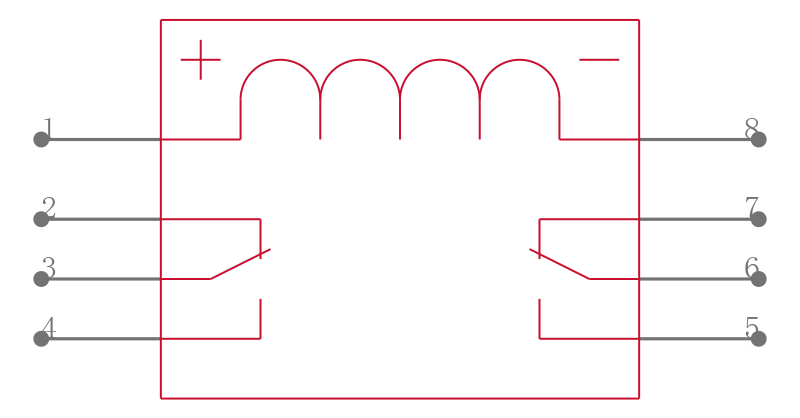

5-1393234-4引脚图

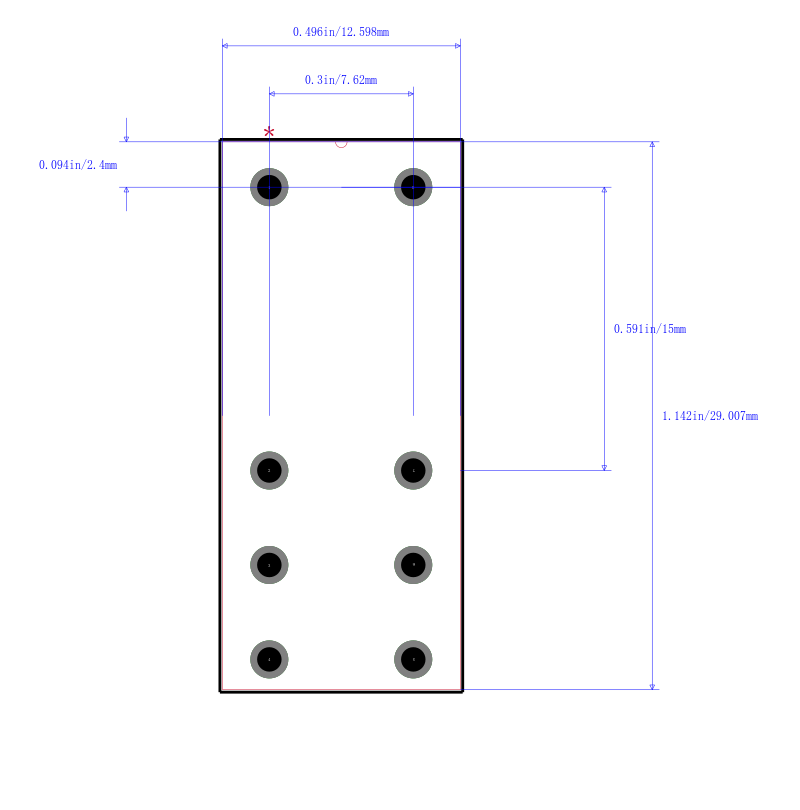

5-1393234-4封装图

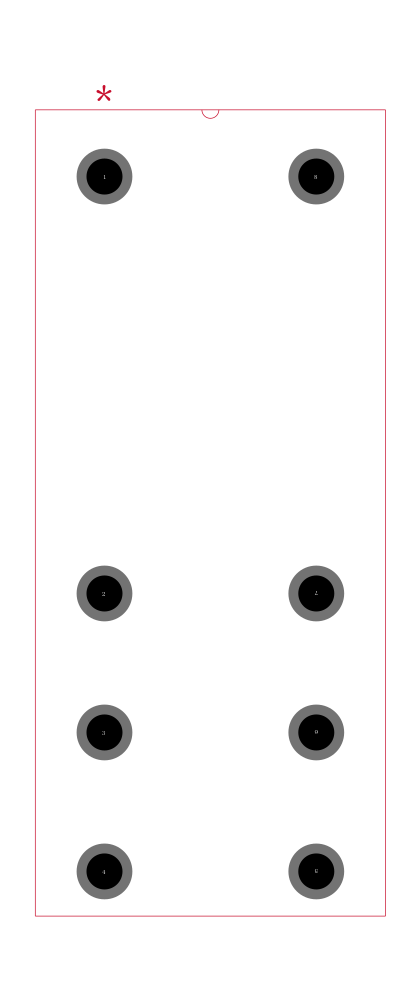

5-1393234-4封装焊盘图
在线购买5-1393234-4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|

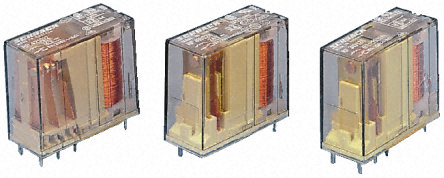

| 5-1393234-4 | TE Connectivity 泰科 | TE Connectivity RPII 系列印刷电路板电源继电器 RPII 系列印刷电路板电源继电器具有 500mW 线圈功率，提供单刀单掷、单刀双掷和双刀双掷触点配置。 部件号 RP3-XXXX 和 RP4-XXXX 为磁通防护型。 部件号 RP7-XXXX 和 RP8-XXXX 为耐清洗型。 线圈功率：500 mW 工作温度范围：- 40 至 +70°C 开关电压：250 V 交流 爬电距离和间隙：8mm 应用：电源、家用设备、加热控制等 ### 认可 UL，CSA，VDE ### TE Connectivity | 搜索库存 |
