触点数 22
极性 Female
触点电镀 Gold
额定电流 1.5 A
绝缘电阻 1000 MΩ
排数 1
灼热丝测试标准 Non-Compliant
无卤素状态 Low Halogen
方向 Right Angle
电路数 22
针脚数 22
拔插次数 500
额定电流Max 1.5A/触头
工作温度Max 85 ℃
工作温度Min -35 ℃
额定电压Max 15 VDC
额定电压 15 VDC
接触电阻Max 30 mΩ
安装方式 Surface Mount
长度 40.43 mm
宽度 11.17 mm
高度 5.15 mm
颜色 Black
触点材质 Copper Alloy
工作温度 -35℃ ~ 85℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
ECCN代码 EAR99
47018-4001引脚图
47018-4001封装图

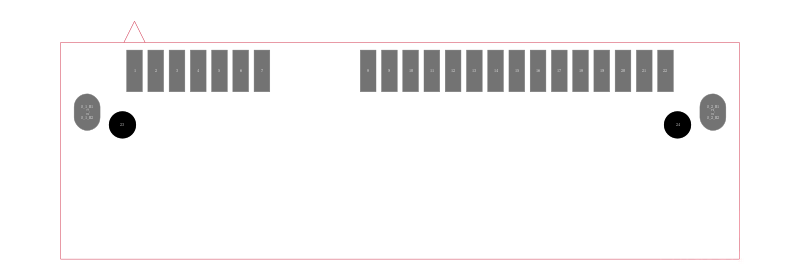

47018-4001封装焊盘图
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| 47018-4001 | Molex 莫仕 | MOLEX 47018-4001 输入输出连接器, 47018系列, SATA, 插座, 22 触点, 表面安装 , 电路板安装 | 搜索库存 |
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 47018-4001 品牌： Molex 莫仕 封装： | 当前型号 | MOLEX 47018-4001 输入输出连接器, 47018系列, SATA, 插座, 22 触点, 表面安装 , 电路板安装 | 当前型号 |
| 型号： 47018-4002 品牌： 莫仕 封装： | 功能相似 | 1.27毫米（ .050 “ ）间距串行ATA主机插座，嵌合高度5.15毫米（ .203 ” ） ， 0.38μm （ 15μ “），金（Au ），电镀，光锡焊区，表面贴装，直角，顶部安装类型 1.27mm .050" Pitch Serial ATA Host Receptacle, Mating Height 5.15mm .203",0.38μm 15μ" Gold Au Plating, Light Tin Solder Area, SurfaceMount, Right Angle, Top Mount Type | 47018-4001和47018-4002的区别 |
