Finder 继电器、I/O模块

FINDER  46.61.9.012.0040  通用继电器, 46系列, 功率, SPDT, 12 VDC, 16 A

46 系列继电器，不带 LED

线圈到触点隔离 6000V 交流 1.2 / 50μs

8mm 爬电和间隙距离，线圈到触点

触点材料：银镍

环境温度范围：-40 至 +70°C

尺寸 mm：高 32.8、宽 29、厚 12.4

DIN 导轨插座和法兰安装适配器，用于 Faston 连接，单独提供

### 认可

UL 认证


欧时:
Plug in relay w/ flag, 16A, 12Vdc, SPDT


得捷:
RELAY GEN PURPOSE SPDT 16A 12V


e络盟:
通用继电器, 46系列, 功率, SPDT, 12 VDC, 16 A


艾睿:
Electromechanical Relay 12VDC 300Ohm 25A SPDT12.4x39.3mm Socket Miniature Relay


TME:
Relay: electromagnetic; SPDT; Ucoil:12VDC; 16A/250VAC; 16A/30VDC


Newark:
# FINDER  46.61.9.012.0040  General Purpose Relay, 46 Series, Power, SPDT, 12 VDC, 16 A


46.61.9.012.0040中文资料参数规格
技术参数

触点类型 SPDT

线圈电压 12 VDC

线圈电流 40 mA

线圈电阻 300 Ω

线圈电压DC 12 V

线圈功率 500 mW

工作温度Max 70 ℃

工作温度Min -40 ℃

封装参数

安装方式 Plug In

引脚数 5

封装 300

外形尺寸

长度 29 mm

高度 32.8 mm

封装 300

物理参数

触点材质 Silver Nickel

工作温度 -40℃ ~ 70℃

其他

产品生命周期 Active

制造应用 Power Management, 自动化与过程控制, 工业, Industrial, Automation & Process Control, 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

46.61.9.012.0040引脚图与封装图

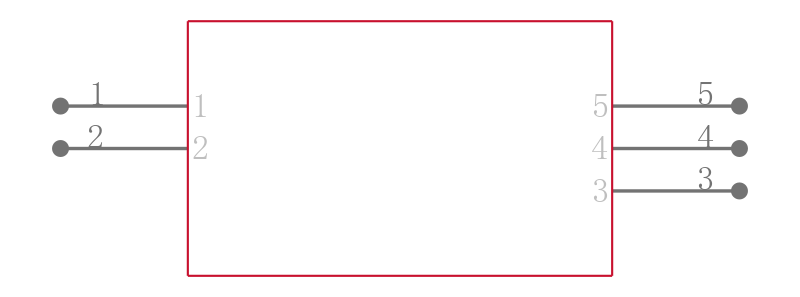

46.61.9.012.0040引脚图

46.61.9.012.0040引脚图

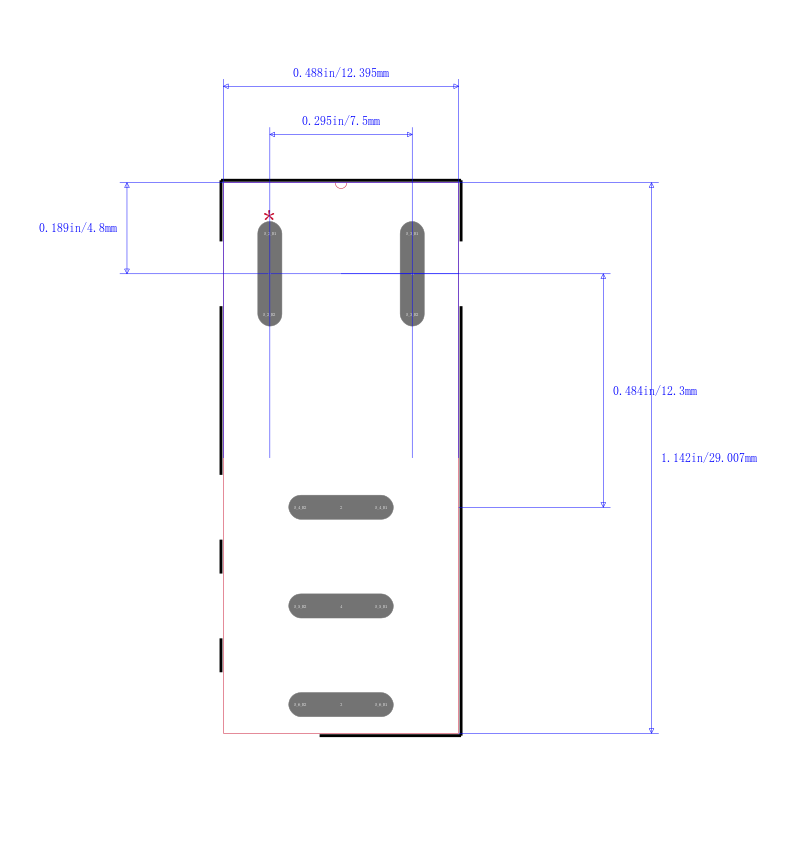

46.61.9.012.0040封装图

46.61.9.012.0040封装图

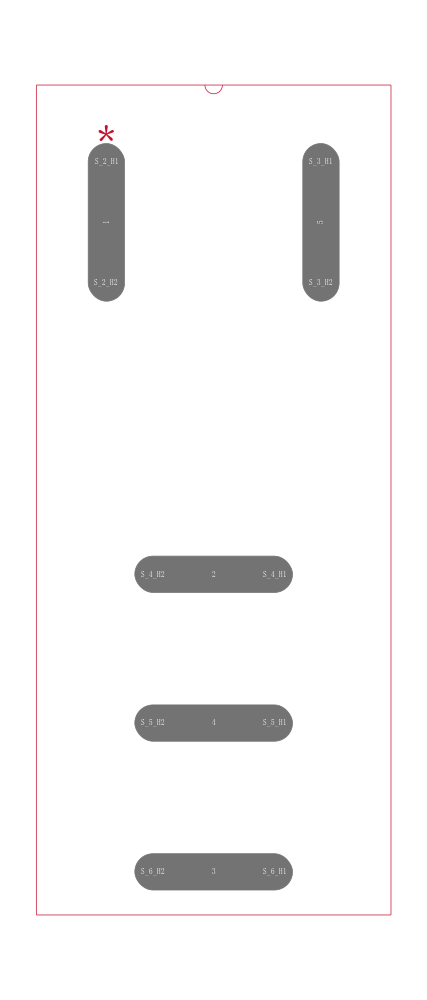

46.61.9.012.0040封装焊盘图

46.61.9.012.0040封装焊盘图
