4-644456-3

4-644456-3

数据手册.pdf

AMP - TE CONNECTIVITY 4-644456-3 Board-To-Board Connector, 2.54mm, 13Contacts, Header, MTA-100 Series, Through Hole, 1Rows

13P MTA100 HDR ASSY NARROW


得捷:
CONN HEADER VERT 13POS 2.54MM


安富利:
Conn Unshrouded Header HDR 13 POS 2.54mm Solder ST Thru-Hole


Verical:
Conn Unshrouded Header HDR 13 POS 2.54mm Solder ST Thru-Hole Bag/Box


Newark:
# AMP - TE CONNECTIVITY  4-644456-3  Board-To-Board Connector, 2.54 mm, 13 Contacts, Header, MTA-100 Series, Through Hole, 1 Rows


MASTER:
MTA-100 HEADER ASSEMBLY,NARROW, .025 SQUARE STRAIGHT POST, TIN PLATED


Online Components:
13P MTA100 HDR ASSY NARROW


Electro Sonic:
13P MTA100 HDR ASSY NARROW


4-644456-3中文资料参数规格
技术参数

触点数 13

极性 Male

触点电镀 Tin

额定电压AC 250 V

排数 1

方向 Vertical

易燃性等级 UL 94 V-0

针脚数 13

安装角度 180 °

带凸肩 No

额定电流Max 5A/触头

额定电压Max 250 VAC

额定电压 250 VAC

接触电阻Max 6 mΩ

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 32.7 mm

宽度 2.34 mm

高度 10.03 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Natural

颜色 Natural

触点材质 Copper Alloy

工作温度 -55℃ ~ 105℃

外壳材质 Polyester

其他

产品生命周期 Active

包装方式 Bulk

制造应用 Signal, 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

海关信息

ECCN代码 EAR99

HTS代码 8536694040

4-644456-3引脚图与封装图

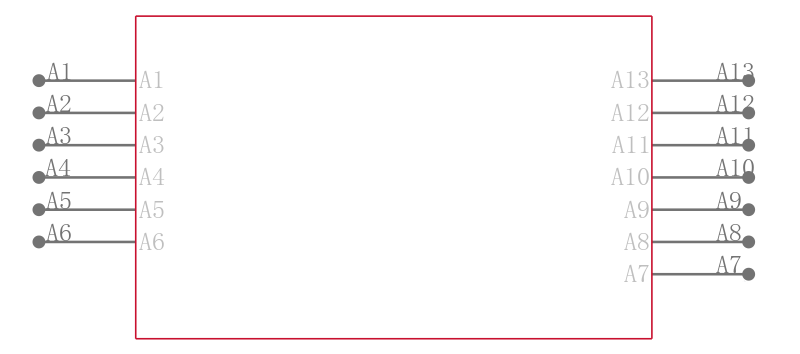

4-644456-3引脚图

4-644456-3引脚图

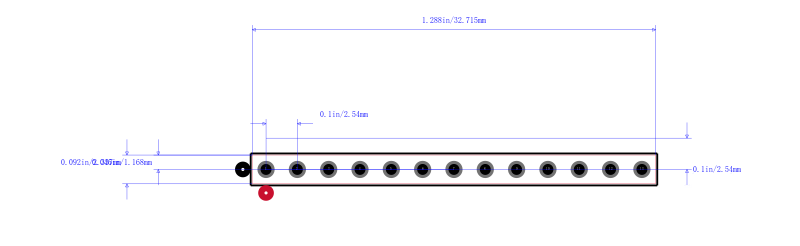

4-644456-3封装图

4-644456-3封装图

4-644456-3封装焊盘图

4-644456-3封装焊盘图
