4SEPC820M

4SEPC820M

数据手册.pdf
Panasonic(松下) 被动器件

PANASONIC ELECTRONIC COMPONENTS  4SEPC820M  铝电解电容, OS-CON, SEPC系列, 820 µF, 0.007 ohm, 4 V, 5000 hours @ 105°C

OSCON 固态电解径向 SEPC 系列

OS-CON SEPC 电解器具有坚固的铝制结构，带高导电聚合物。 这些铝电容器可提供介于 5 mΩ 和 24 mΩ 的超低 ESR，并具有高达 2700μF 的大电容。

+105°C 时提供 5000 h 保证

极佳的降噪能力

长使用寿命

高电压

高可靠性

高波纹电流

径向引线型

无卤

### 实心径向，105°C

4SEPC820M中文资料参数规格
技术参数

额定电压DC 4.00 V

电容 820 µF

等效串联电阻ESR 0.007 Ω

容差 ±20 %

纹波电流 6640 mA

纹波电流高频 305mA @120Hz

纹波电流低频 6.1A @100kHz

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 4 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 5 mm

外形尺寸

高度 13 mm

直径 10.0 mm

封装 Radial, CAN

引脚间距 5 mm

物理参数

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Unknown

包装方式 Bulk

寿命（小时） 5000 h

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

HTS代码 8532220020

4SEPC820M引脚图与封装图
4SEPC820M引脚图

4SEPC820M引脚图

4SEPC820M封装图

4SEPC820M封装图

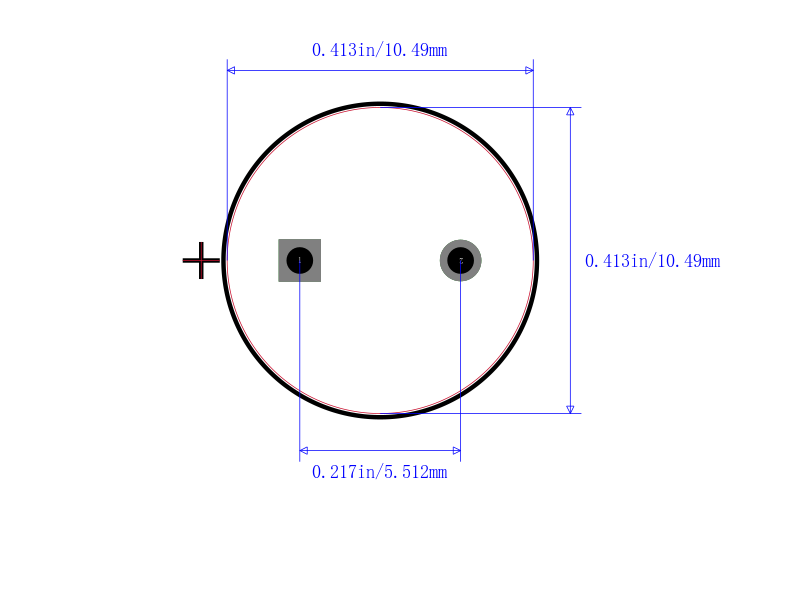

4SEPC820M封装焊盘图

4SEPC820M封装焊盘图
