4TPG220M

Panasonic(松下) 被动器件

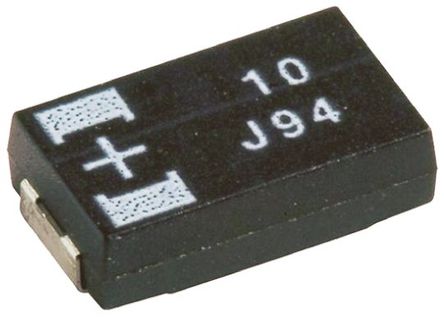

PANASONIC ELECTRONIC COMPONENTS 4TPG220M 表面贴装钽电容, TPG系列, 220 µF, 1411 [3528 公制], 0.07 ohm, 4 V

POSCAP TPG 系列

TPG 系列钽器是 POSCAP 系列的一部分。由烧结钽作为阳极材料制成，多孔材料的大表面区域支持高达 220 μF 的大电容。具有高导电性，导电聚合物利用电解液，可确保低 ESR。 TPG 器具有高耐热性和可靠性，使其适用于高频和数字设备。

结构小型

薄型

固态电解片状电容器

极佳的频率特性

与标准铝电解和钽电容器相比，具有较低阻抗

与其他电解电容器相比，低 ESR 可实现高波纹电流额定值

导电聚合物可启用自修复机制

钽氧化物可确保不会在印刷电路板上产生振动和噪音

4TPG220M中文资料参数规格

技术参数

额定电压DC 4.00 V

电容 220 µF

等效串联电阻ESR 0.07 Ω

容差 ±20 %

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 4 V

封装参数

安装方式 Surface Mount

封装 3528

外形尺寸

长度 3.5 mm

高度 1.4 mm

封装 3528

物理参数

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Unknown

包装方式 Cut Tape CT

最小包装 2500

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

4TPG220M引脚图与封装图

4TPG220M引脚图

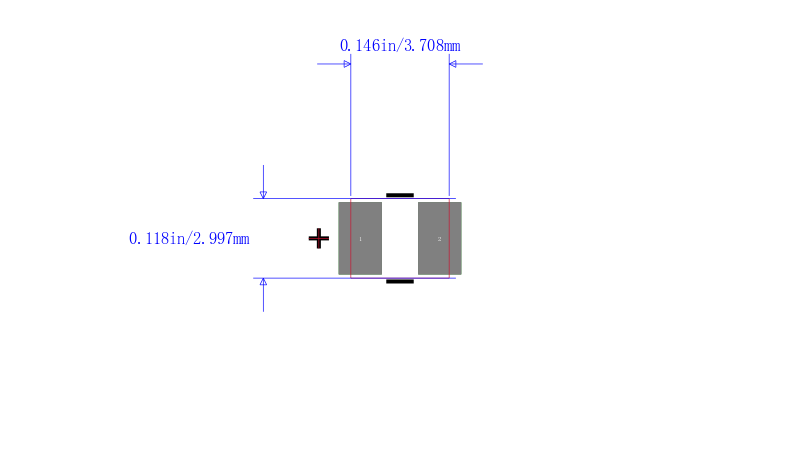

4TPG220M封装图

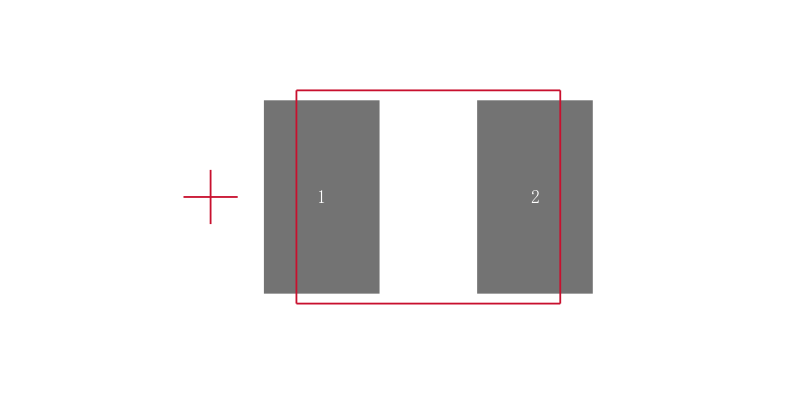

4TPG220M封装焊盘图
