3-1462039-1
数据手册.pdf
TE Connectivity
泰科
继电器、I/O模块
3-1462039-1中文资料参数规格
技术参数
额定电压DC 220 V
额定电压AC 250 V
绝缘电阻 >1000 MΩ
触点额定电流 2 A
线圈电压 12 VDC
线圈电流 4.17 mA
线圈电阻 2.88 kΩ
额定电流Max 2 A
线圈电压DC 12 V
额定功率Max 60W, 62.5VA
开关电流Max 2 A
工作温度Max 85 ℃
工作温度Min -40 ℃
额定电压DC Max 220 V
额定电压AC Max 250 V
接触电阻Max <50 mΩ
封装参数
安装方式 Surface Mount
引脚数 8
封装 DIP
外形尺寸
长度 10 mm
宽度 7.5 mm
高度 5.65 mm
封装 DIP
物理参数
触点材质 Palladium, Ruthenium, Gold
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
HTS代码 8536410050
3-1462039-1引脚图与封装图

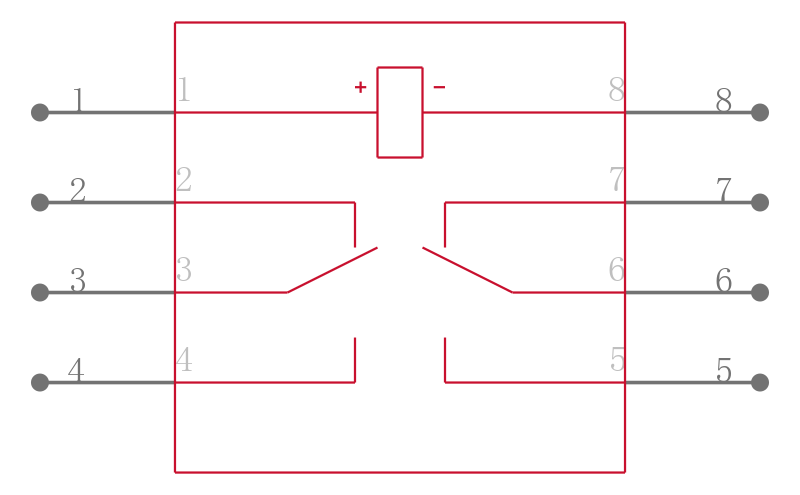

3-1462039-1引脚图
3-1462039-1封装图

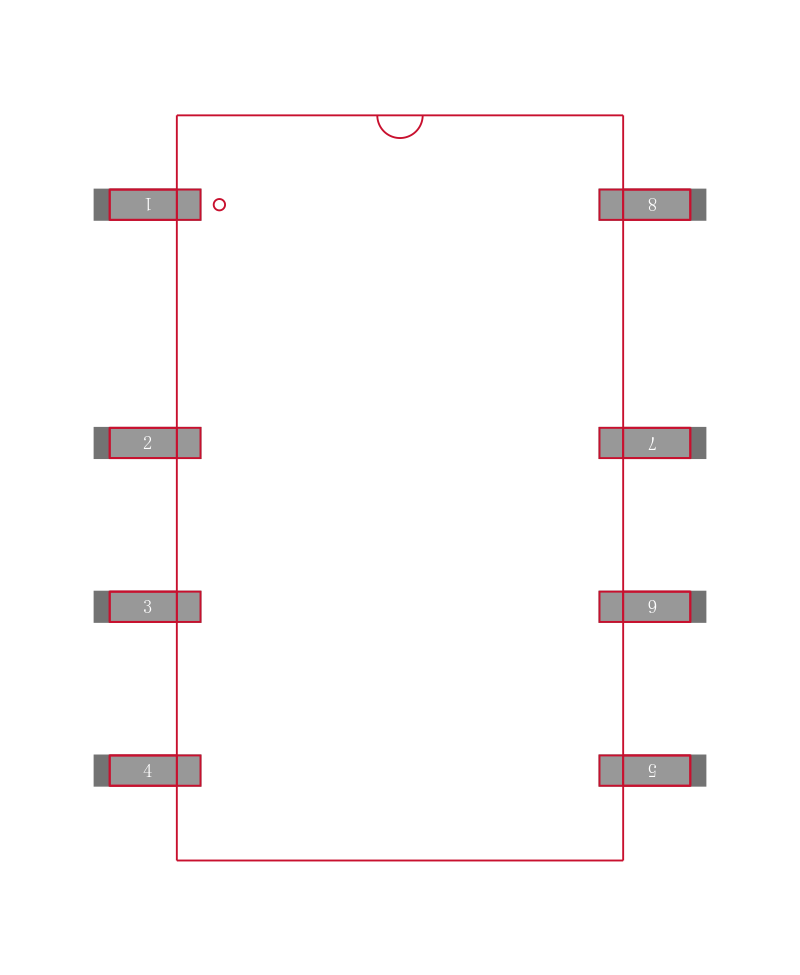

3-1462039-1封装焊盘图
在线购买3-1462039-1
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| 3-1462039-1 | TE Connectivity 泰科 | Signal Relay 12VDC 2A DPDT 10mm 7.5mm 5.65mm SMD Automotive | 搜索库存 |
