30.22.7.024.0010
数据手册.pdf
Finder
继电器、I/O模块
30.22.7.024.0010中文资料参数规格
技术参数
触点类型 DPDT
线圈电压 24 VDC
线圈电流 8.3 mA
线圈电阻 2.88 kΩ
线圈电压DC 24 V
线圈功率 200 mW
开关电流Max 2 A
工作温度Max 85 ℃
工作温度Min -40 ℃
封装参数
安装方式 Through Hole
封装 DIP
外形尺寸
长度 20.3 mm
高度 11.4 mm
封装 DIP
物理参数
触点材质 Silver Nickel
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
制造应用 工业, Automation & Process Control, Industrial, 自动化与过程控制, 电源管理, Power Management, 消费电子产品, Consumer Electronics
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
30.22.7.024.0010引脚图与封装图
30.22.7.024.0010引脚图
30.22.7.024.0010封装图

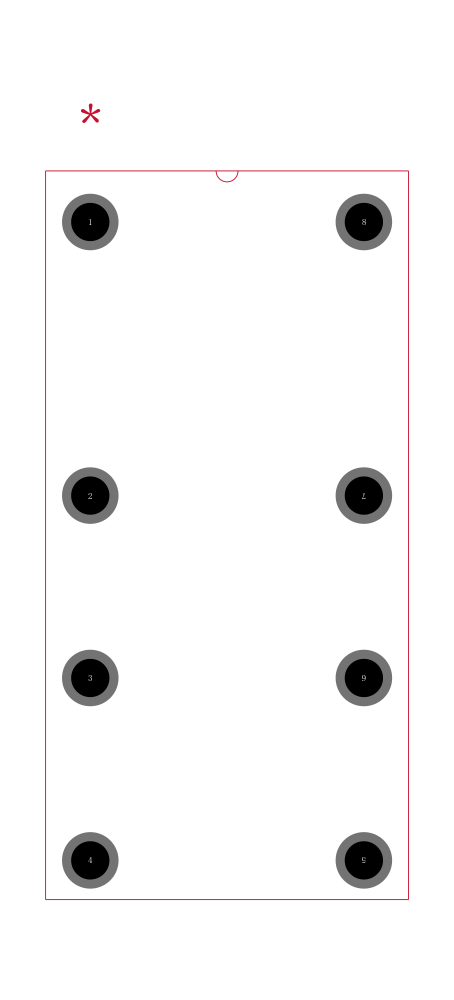

30.22.7.024.0010封装焊盘图
在线购买30.22.7.024.0010
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| 30.22.7.024.0010 | Finder | FINDER 30.22.7.024.0010 信号继电器, Series 30系列, DPDT, 24 VDC, 2 A, 通孔安装 | 搜索库存 |
替代型号30.22.7.024.0010
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 30.22.7.024.0010 品牌： Finder 封装： 24V 8.3mA | 当前型号 | FINDER 30.22.7.024.0010 信号继电器, Series 30系列, DPDT, 24 VDC, 2 A, 通孔安装 | 当前型号 |
| 型号： HRS2H-S DC24V 品牌： Multicomp 封装： 24V | 功能相似 | MULTICOMP HRS2H-S DC24V 信号继电器, HRS2系列, DPDT, 24 VDC, 2 A, 通孔安装 | 30.22.7.024.0010和HRS2H-S DC24V的区别 |
