3329H-1-502LF
数据手册.pdf
Bourns J.W. Miller
伯恩斯
电阻
3329H-1-502LF中文资料参数规格
技术参数
额定电压DC 300 V
绝缘电阻 1000 MΩ
容差 ±10 %
额定功率 0.5 W
电阻 5 kΩ
阻值偏差 ±10 %
工作温度Max 150 ℃
工作温度Min -55 ℃
额定电压 300 V
封装参数
安装方式 Through Hole
封装 Round - 0.250" Dia x 0.180" H 6.35mm x 4.57mm
外形尺寸
高度 4.57 mm
直径 6.35 mm
封装 Round - 0.250" Dia x 0.180" H 6.35mm x 4.57mm
物理参数
颜色 White
重量 567 mg
工作温度 -55℃ ~ 150℃
温度系数 ±100 ppm/℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2016/06/20
海关信息
ECCN代码 EAR99
HTS代码 8533408050
3329H-1-502LF引脚图与封装图

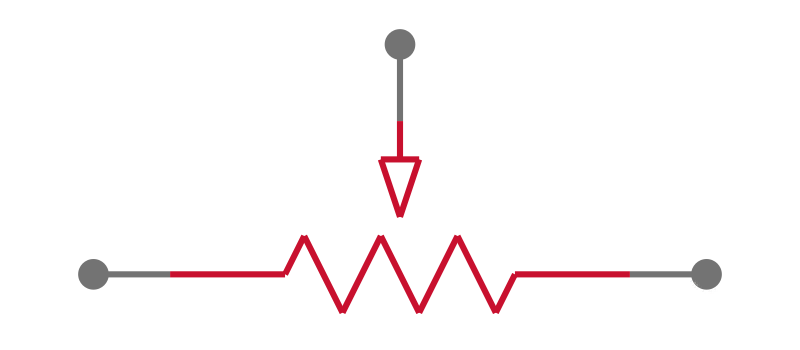

3329H-1-502LF引脚图

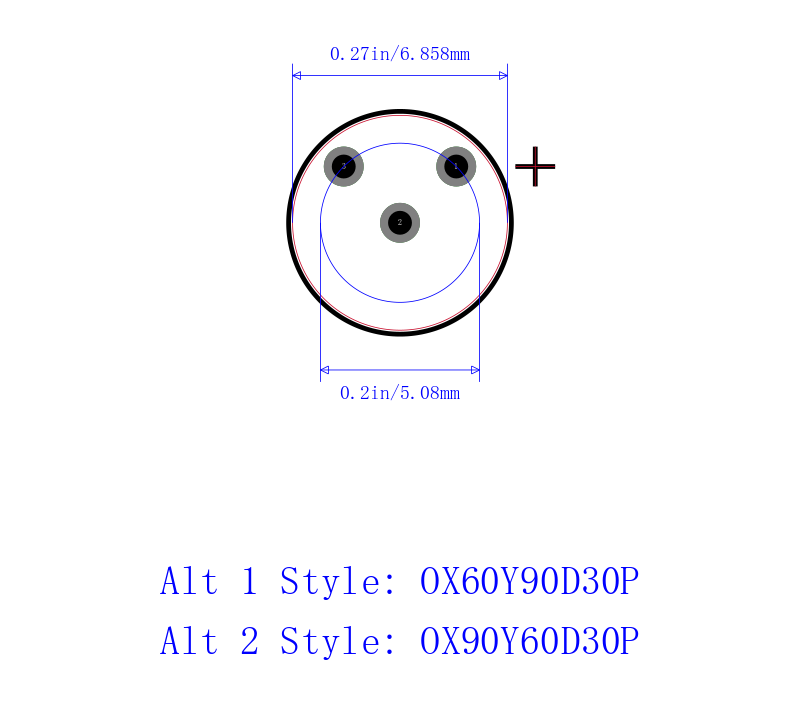

3329H-1-502LF封装图

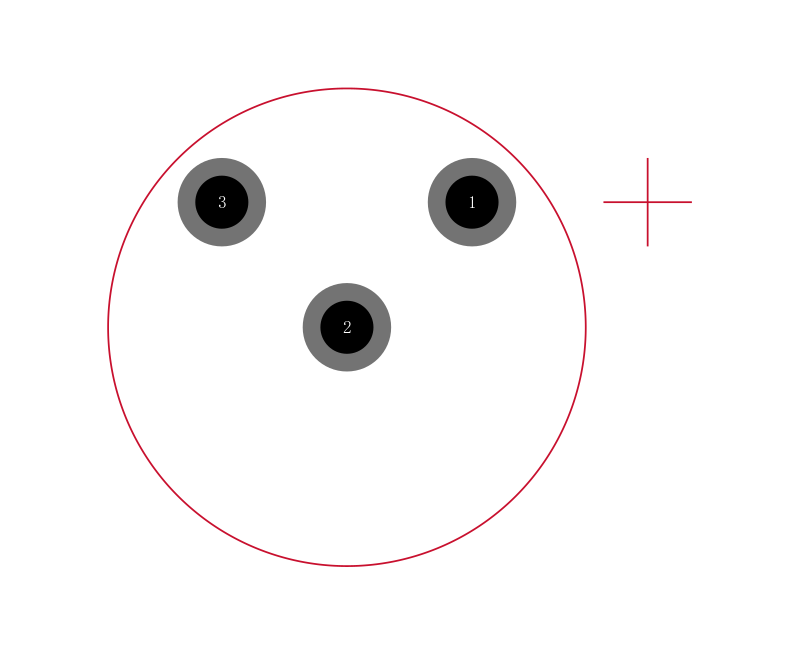

3329H-1-502LF封装焊盘图
在线购买3329H-1-502LF
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| 3329H-1-502LF | Bourns J.W. Miller 伯恩斯 | BOURNS 3329H-1-502LF 微调电阻, 5K | 搜索库存 |
替代型号3329H-1-502LF
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 3329H-1-502LF 品牌： Bourns J.W. Miller 伯恩斯 封装： 5kohms 10per 500mW | 当前型号 | BOURNS 3329H-1-502LF 微调电阻, 5K | 当前型号 |
| 型号： T73YE502KT20 品牌： 威世 封装： 5kΩ ±10% 500mW | 功能相似 | VISHAY T73YE502KT20 微调电位器, 5KΩ, 1转, 10%, 通孔安装 | 3329H-1-502LF和T73YE502KT20的区别 |
| 型号： M63M502KB40 品牌： 威世 封装： 5kohms 10per 500mW | 功能相似 | VISHAY M63M502KB40 微调器,5K | 3329H-1-502LF和M63M502KB40的区别 |
