36501E51NJTDG

36501E51NJTDG

数据手册.pdf

Tyco 0402 3650 系列线绕电感器0402 格式 线绕结构 高 Q 系数 高自谐振频率 ### 表面安装 0402 电感器(扼流圈)

Tyco 0402 3650 系列线绕器

0402 格式

线绕结构

高 Q 系数

高自谐振频率


得捷:
FIXED IND 51NH 100MA 820MOHM SMD


欧时:
### Tyco 0402 3650 系列线绕电感器0402 格式 线绕结构 高 Q 系数 高自谐振频率 ### 表面安装 0402 电感器(扼流圈)


艾睿:
Inductor High Frequency Chip Unshielded Wirewound 51nH 5% 250MHz 25Q-Factor 100mA 820mOhm DCR 0402 T/R


Allied Electronics:
Inductor; High Frequency; Ind 0.051 uH; Tol 5%; Cur-Rtg 0.1 A; SMT; 0402


安富利:
Ind High Frequency Chip Unshielded Wirewound 51nH 5% 250MHz 25Q-Factor 100mA 0402 T/R


36501E51NJTDG中文资料参数规格
技术参数

额定电流 100 mA

容差 ±5 %

电感 51 nH

自谐频率 1.75 GHz

Q值 25

屏蔽 No

电感公差 ±5 %

测试频率 250 MHz

电阻DC) ≤820 mΩ

工作温度Max 125 ℃

工作温度Min -40 ℃

电阻DC Max 820 mΩ

封装参数

安装方式 Surface Mount

封装公制 1005

封装 0402

外形尺寸

长度 1.27 mm

宽度 0.5 mm

高度 0.61 mm

封装公制 1005

封装 0402

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 无铅

ELV标准 Compliant

海关信息

ECCN代码 EAR99

36501E51NJTDG引脚图与封装图
36501E51NJTDG引脚图

36501E51NJTDG引脚图

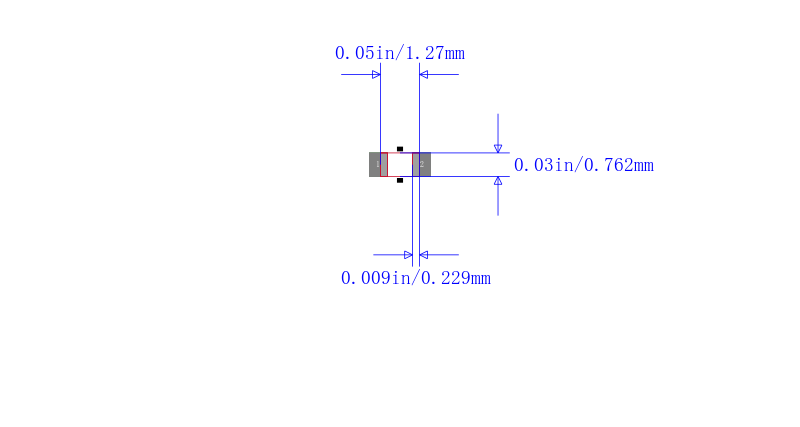

36501E51NJTDG封装图

36501E51NJTDG封装图

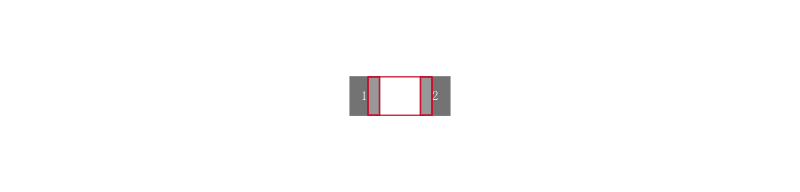

36501E51NJTDG封装焊盘图

36501E51NJTDG封装焊盘图
